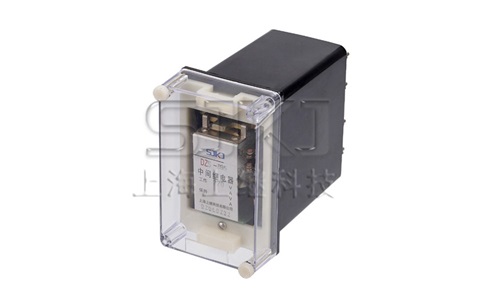

DZS-891,892,893,895延時中間繼電器-上海上繼科技有限公司

DZS-890系列延時中間繼電器用于各種保護和自動控制裝置中，以增加保護和控制回路的觸點容量和觸點數量。該系列有DZS-891、DZS-892、DZ-893、DZS-894、DZS-895等型號。

結構特點及工作原理：

    本產品的結構代號為A11K、A11P、A11H、A11Q。

    DZS-890有九種觸點形式，因為觸點組是裝在導磁體兩側，為使作用為均勻及造型美觀，該產品的兩側觸點相互對稱，因此，該產品觸點組的變化都是成對的增減。

技術性能及參數：

    額定值：DC:220、110、48、24V

    動作值：動作電壓為30%~70%額定值，交流為不大于80%的額定值。

    返回值：不小于3%額定值。

    動作時間及返回時間：在電壓繞組的兩端突然施加額定電壓時的動作時間，及切斷電源或切斷電源并同時短接端子18與20的返回時間應小于表2的規定值。

          功率消耗：當輸人激勵量為額定值時，產品的功率消耗不超過5W。
      使用與維護：
          本產品在使用安裝時,其安裝位置偏離其安裝垂直面的傾斜度不得大于5。。
      產品的驗收步驟：
          a.檢查產品的外觀是否損壞;
          b.檢驗產品的動作值、返回值是否符合技術要求。若動作值偏高，可減小觸點片的壓力,或者縮短動板與鐵芯的間隙;若動作值偏低，可增大觸點片的壓力,或者增大動板與鐵芯的間隙。若返回值低，可增大觸點的壓力。
          e.動作時間,返回時間的校驗檢驗產品的動作時間、返回時間是否符合技術要求，若動作時間長，可減小觸點片的壓力,縮小動板與鐵芯的間隙，若返回時間長時，可增加觸點片的壓力,加厚隔磁片的厚度。
      供應成套性：
          a.合格證明 書一份 ;
          b.使用說明書一份(同一訂戶的一批訂貨供應一份);
          C.根據合同供給易損件;
          d.安裝接線的成套零件。
      訂貨須知：
          a.繼電器型號、名稱及結構代號;
          b.線圈的額定值;
          e.訂貨數量、交貨地址。
          d.如需另購易損件，應標明圖號及數量。
