DZS-115,117,145?延時中間繼電器-上海上繼科技有限公司

DZS-100系列中間繼電器用于各種保護和自動控制需要延時的線路中，以增加觸點數量和觸點容量。該系列中有DZS-115、DZS-117、DZS-145這些型號。

結構及基本原理：

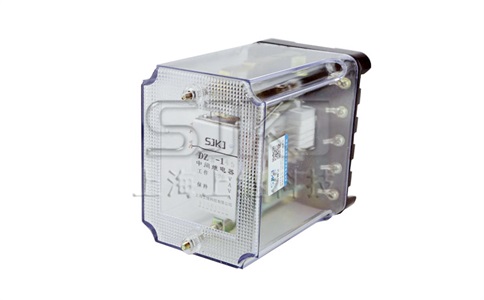

       DZS-100系列延時中間繼電器為電磁式繼電器，是將DZS-200機芯裝入透明殼體中，透過殼罩可以觀察到繼電器動作情況。它的延時動作和返回是靠裝在鐵芯上阻尼環獲得的。

動作電壓: 不大于70%額定電壓，不小于30%額定電壓。返回電壓:不小于3% 額定電壓。
      動作延時: 在額定電壓下不小于0.06S。
      返回延時: 在額定電壓下不小于0.4s,短接工作繞組不小于0.8S。
      功率消耗: 在額定電壓下不大于5W。
      觸點斷開容量: 在電壓不大于220V,電流不大于1A,時間常數為5+0.75ms 的直流有感負荷電路中，斷開容量為50W,在電流電路中為250VA。觸點長期允許接通5A。
檢查項目和要求：
      檢查殼罩及內部機芯有無在運輸中的損壞現象。
      觸點間隙、動合觸點不小于1.5mm,動斷觸點不小于1mm,觸點超于程不小于0.3mm。觸點應接觸可靠。
訂貨須知：
      訂貨時應指明產品型號、名稱、額定值及安裝方式。
