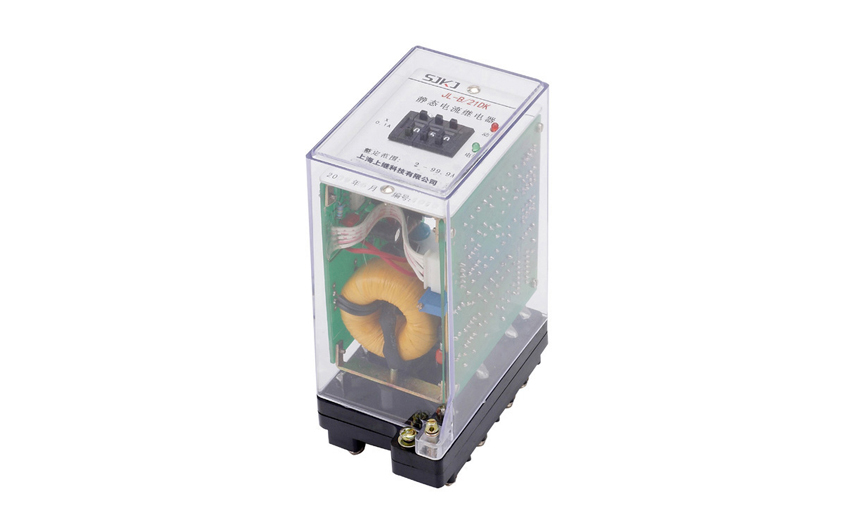

JL-A/21DK電流繼電器技術數據及接線圖-上海上繼科技有限公司

一、JL-A/21DK電流繼電器的用途

電磁式電流繼電器，為電磁式瞬動過電流繼電器，它廣泛用于電力系統二次回路繼電保護裝置線路中，作為過電流啟動元件。交流接觸器的電磁系統會產生電磁噪聲污染。為了解決交流接觸器交流噪聲大、耗電量大、溫升高、功率因數低的問題，目前有一種交流接觸器自身有雙繞組線圈加整流組件，此種交流接觸器運行時比無節能的單線圈情況節電70%左右，運行時無噪音，接觸器線圈燒壞情況有所改善。

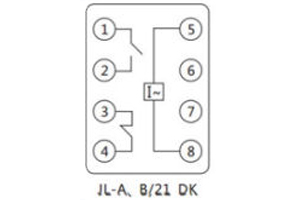

二、JL-A/21DK電流繼電器的接線圖

三、JL-A/21DK電流繼電器的結構

1. 繼電器系電磁式，瞬時動作，磁系統有兩個線圈，線圈出頭接在底座端子上，用戶可以根據需要串并聯，因而可使繼電器整定變化一倍。

2. 繼電器**的刻度值及額定值對于電流繼電器是線圈串聯的(以安培為單位)轉動刻度盤上的指針、以改變游絲的反作用力矩，從而可以改變繼電器的動作值。

3. 繼電器的動作：電流升至整定值或大于整定值時，繼電器就動作，動合觸點閉合，動斷觸點斷開。當電流降低到0.8倍整定值時，繼電器就返回，動合觸點斷開，動斷觸點閉合。

四、JL-A/21DK電流繼電器的技術數據

1 整定范圍 0.5~9.99A，級差為0.01A

                2~99.9A，級差為0.1A

2 動作時間 1.2倍整定電流，動作時間不大于25mS。

                2倍整定電流，動作時間不大于20mS。

3 返回系數 過電流繼電器：0.9~0.97；欠電流繼電器：1.05~1.15。

4 整定誤差 小于2%。

5 功耗 繼電器動作，功耗小于5W，繼電器不動作，功耗小于4W。

6 觸點容量 在電壓不大于250V時，觸點連續接通電流為5A；

                在電壓不大于250V時，電路時間常數L/R為5mS的直流電路中，可斷開30W。

                在電壓不大于250V時，功率因數COSΦ為0.4的交流電路中，可分斷200VA。

7 觸點壽命 電壽命：105 次， 機械壽命：106次。

8 絕緣電阻 繼電器各導電端子連在一起，對外露非帶電金屬部分或外殼之間，用開路電壓為500V的兆歐表測量其絕緣電阻不 小于300MΩ。

9 介質強度 繼電器各帶電端子連在一起，對外露飛帶電端子或外殼之間能承受有效值為2000V，50Hz的交流電壓，歷時1分鐘 而不擊穿，不出現閃絡現象。

10 抗干擾性能 繼電器的抗干擾負荷DL478-92《靜態繼電保護及安全自動裝置通用技術條件》 。

五、JL-A/21DK電流繼電器的使用維護

1.繼電器使用前，需取去外殼，拔出機器，檢查有無在運輸中產生的損壞，如動片碰到磁板，游絲各圈相碰，動牌軸上的摩擦等，為此，將繼電器的指針整定在第一整定點上，用手將可動系統往磁板方向轉動，然后放開，可動系統應當轉回到原來位置直到止檔，然后進行必要的調整和整定。

2.繼電器在重新調整時，必須保證：

2.1可動系統的軸向活動量在0.15~0.3mm之間。

2.2動片與磁極間的氣隙，應當保證繼電器在規定的任何工作情況下，動片和磁板不得相碰。

2.3具有動合觸點和動斷觸點的繼電器，橋形觸點不得同時接觸一動合靜觸點和一動斷靜觸點。

2.4當指針由第一刻度值旋向最終刻度值時，游絲各圈不相碰。

2.5 繼電器動作時，橋形觸點應當在靜觸點的中心線上滑動(公差±lmm)，動、靜觸點總氣隙不小于2mm。

2.6 靜觸點和限制片之間的距離應不大于0.3mm。

2.7 在調整繼電器的動作值時，最小整定值的調整主要是改變游絲反作用力的大小，**整定值的調整，主要是改變動片和磁板間的氣隙等。

2.8 不宜潤滑繼電器軸和軸承。

2.9 不允許用砂紙或其它粗造材料清潔觸點，宜用鋒利的刀刃或清潔的細磨石清潔觸點，然后用清潔的、柔軟的布片擦干凈，避免用手指接觸觸點。

公司介紹：上海上繼科技有限公司是一家專業從事電力系統繼電保護及智能電網電力自動化產品的研發、設計、生產、銷售和服務為一體的高科技公司。擁有資深繼電保護專家團隊和國內**的檢測儀器及校驗設備。同時還引用國內外先進技術，來進行技術創新。本公司的產品廣泛用于電力、工礦、鐵路、建筑等國家重大工程輸配變電系統上，產品遠銷東南亞及中東地區。產品通過國家繼電保護及自動化設備質量監督檢驗中心檢測，獲得ISO-9001:2000國際質量體系認證。“科技創新，誠信務實”是公司的經營理念，本公司以高超的技術支持和對用戶高度負責的售后服務贏得了輸配電成套企業的信賴，且樹立了良好的信譽。

上海上繼科技有限公司（專注電力保護繼電器生產廠家）銷售熱線：021-57233089  QQ：1932551438

{以上內容僅供參考，上海上繼科技有限公司有最終解釋權}
