JL-D/22-1電流繼電器技術數據及接線圖-上海上繼科技有限公司

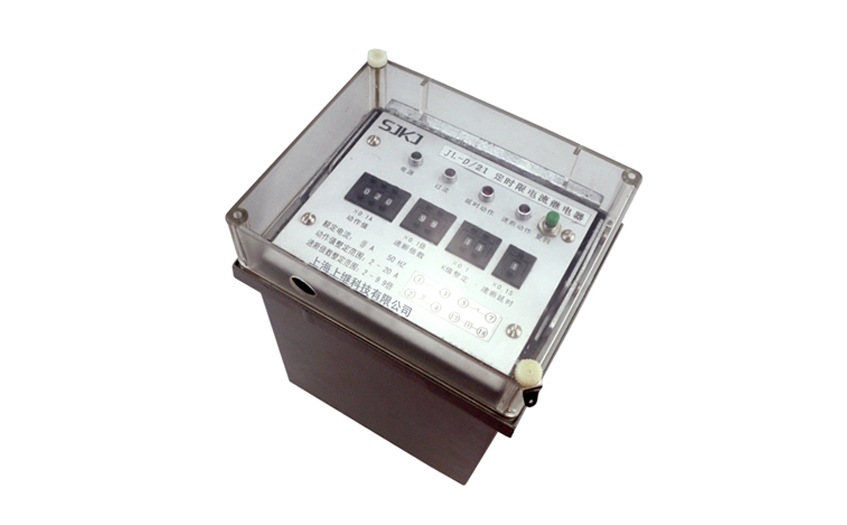

一、JL-D/22-1電流繼電器的概述

JL-D/22-1定時限電流繼電器作為繼電保護元件，主要用于發電機、變壓器、輸變電線路中，作為電力系統交流回路過負荷或短路 的啟動元件，給出報警信號或切除故障。 本系列繼電器采用CMOS集成電路進行運算和比較，具有數碼整定精度高，整定范圍寬，整定方便，動作速度快，返回系數高， 功耗低的特點。

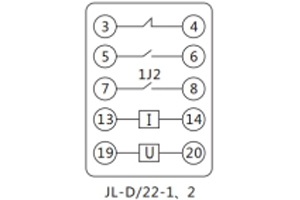

二、JL-D/22-1電流繼電器的接線圖

三、JL-D/22-1電流繼電器的技術數據

1 整定范圍 根據整定范圍不同，級差分別為0.01A和0.1A。

2 瞬動倍率 1~12倍可調。

3 返回系數 0.9~0.97

4 整定誤差 電流及瞬動倍率不大于3%，時間誤差不大于5%（動作后下一次必須間隔10S以上在測）。

5 功耗 功耗小于5W。

6 觸點容量 在電壓不大于250V時，信號觸點容量為24VDC 2A。

7 觸點壽命 電壽命：105次，機械壽命：106次。

8 絕緣電阻 繼電器各導電端子連在一起，對外露非帶電金屬部分或外殼之間，用開路電壓為500V的兆歐表測量其絕緣電阻不小 于300MΩ。

9 介質強度 繼電器各帶電端子連在一起，對外露飛帶電端子或外殼之間能承受有效值為2000V，50Hz的交流電壓，歷時1分鐘 而不擊穿，不出現閃絡現象。

10 抗干擾性能 繼電器的抗干擾負荷DL478-92《靜態繼電保護及安全自動裝置通用技術條件》 。

特別注意

當工作電流大于整定電流×瞬動倍率時，繼電器變為瞬動型，此時為無動作時間延時。

四、JL-D/22-1電流繼電器的使用維護

1.繼電器使用前，需取去外殼，拔出機器，檢查有無在運輸中產生的損壞，如動片碰到磁板，游絲各圈相碰，動牌軸上的摩擦等，為此，將繼電器的指針整定在第一整定點上，用手將可動系統往磁板方向轉動，然后放開，可動系統應當轉回到原來位置直到止檔，然后進行必要的調整和整定。

2.繼電器在重新調整時，必須保證：

2.1可動系統的軸向活動量在0.15~0.3mm之間。

2.2動片與磁極間的氣隙，應當保證繼電器在規定的任何工作情況下，動片和磁板不得相碰。

2.3具有動合觸點和動斷觸點的繼電器，橋形觸點不得同時接觸一動合靜觸點和一動斷靜觸點。

2.4當指針由第一刻度值旋向最終刻度值時，游絲各圈不相碰。

2.5 繼電器動作時，橋形觸點應當在靜觸點的中心線上滑動(公差±lmm)，動、靜觸點總氣隙不小于2mm。

2.6 靜觸點和限制片之間的距離應不大于0.3mm。

2.7 在調整繼電器的動作值時，最小整定值的調整主要是改變游絲反作用力的大小，**整定值的調整，主要是改變動片和磁板間的氣隙等。

2.8 不宜潤滑繼電器軸和軸承。

2.9 不允許用砂紙或其它粗造材料清潔觸點，宜用鋒利的刀刃或清潔的細磨石清潔觸點，然后用清潔的、柔軟的布片擦干凈，避免用手指接觸觸點。

五、JL-D/22-1電流繼電器的結構

1. 繼電器系電磁式，瞬時動作，磁系統有兩個線圈，線圈出頭接在底座端子上，用戶可以根據需要串并聯，因而可使繼電器整定變化一倍。

2. 繼電器**的刻度值及額定值對于電流繼電器是線圈串聯的(以安培為單位)轉動刻度盤上的指針、以改變游絲的反作用力矩，從而可以改變繼電器的動作值。

3. 繼電器的動作：電流升至整定值或大于整定值時，繼電器就動作，動合觸點閉合，動斷觸點斷開。當電流降低到0.8倍整定值時，繼電器就返回，動合觸點斷開，動斷觸點閉合。
