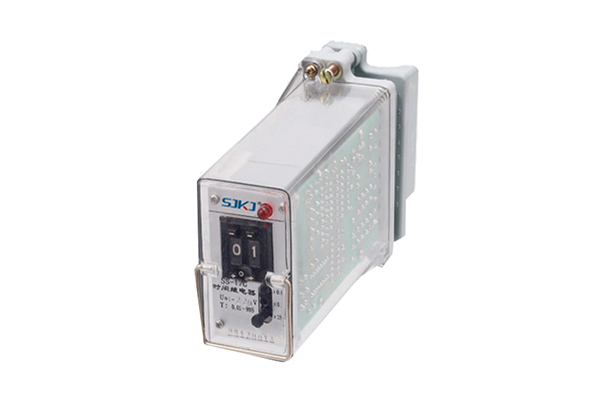

一、SS-17C_SS-17C型時間繼電器

用途：

SS-17C時間繼電器用于電力系統繼電保護、控制回路或工業控制的直流電路中,作為延日推制元件之用。尤其適用于時間測量精度要求高,配合時間級差小的場合。

二、SS-17C_SS-17C型時間繼電器

特點：

電壓低商定電壓60%時,保證時間回路不工作,消除高殘余電壓下零秒動作的可能性。

三、SS-17C_SS-17C型時間繼電器

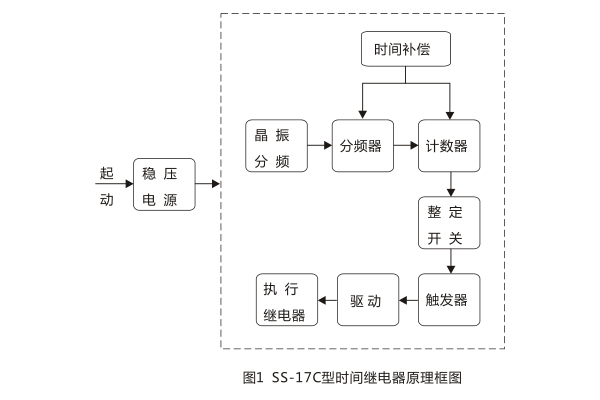

工作原理：

四、SS-17C_SS-17C型時間繼電器

主要技術參數：

1. 額定值直流電壓: 220V,110V,148V。

2.延時整電范圍：0.02s-990s;最小級差為: 0.01s。

3.動作電壓繼電器的動作電壓為(60% - 70%)額定值,小于60%額定值可靠不動作。

4.返回電壓繼電器的返回電壓應不小于5%額定值。

5.延時一致性

  在基準條件下:延時整定為0.02s- 0.99s時, 一致性誤差不大于3ms;

  延時整定為1s-990s時, 一致性誤差不大于(0.1%整定值+2ms)。

6.延時整定誤差在基準條件下,平均誤差不大于(0.2%整定值±2ms)。

7.返回時間:繼電器返回時間不大于15ms。

8.功耗:在額定電壓下,繼電器功率消耗不大于6W。

9.觸點性能

  在電壓不超過250V,電流不超過1A,時間常數為5ms±0.75ms直流電路中, 斷開容量為30W;在電壓不超過250V,電流不超過0.1A, 功率因數為cos(p=0.4±0.1的交流電路中.斷開容量為60VA。 繼電器的壽命為5x10⁴次。

10.工作條件

  a)使用地點不允許有爆炸危險的介質,周圍介質不含有席蝕金屬和破壞絕緣的氣體及導電介質.不允許充滿水蒸與口有較嚴重的霉菌存在 ;   b)使用地點不允許有較強的振動和沖擊;

  c)使用地點應具有防御雨、雪、風、沙的設施;

  d)使用地點不允許超過1.5mT的外磁感應強度。

11.介質強度

  繼電器下列部位之間,應能承受頻率為50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。(a.各導電電路對非常電金屬部分或金屬外殼.應能承受有效值為2kV的電壓; b.輸入端子對觸點端子和相鄰兩組觸點端子之間,應能承受有效值為1.5?的電壓; c.同一組觸點的動靜觸點之間,應能承受有效值為1kV的電壓)。

12.抗干擾性能

繼電器應能承受頻率為1MHz衰減震蕩波,第一個半波電壓幅值共摸為2kV, 差摸為1kV的試驗電壓,繼電器不應誤動或拒動。

五、SS-17C_SS-17C型時間繼電器

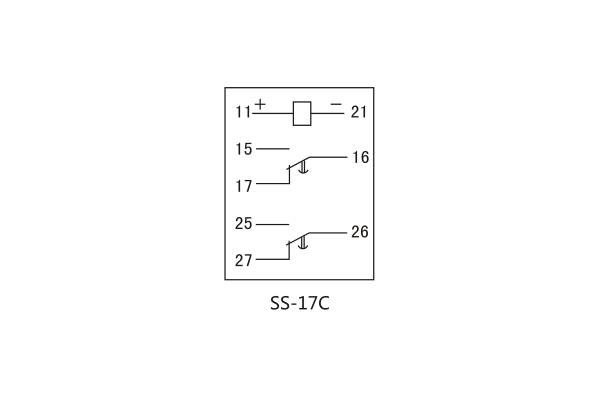

接線圖

六、SS-17C_SS-17C型時間繼電器

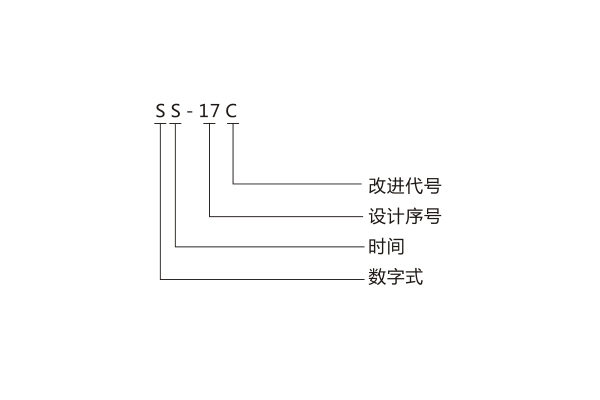

命名及含義：

七、SS-17C_SS-17C型時間繼電器

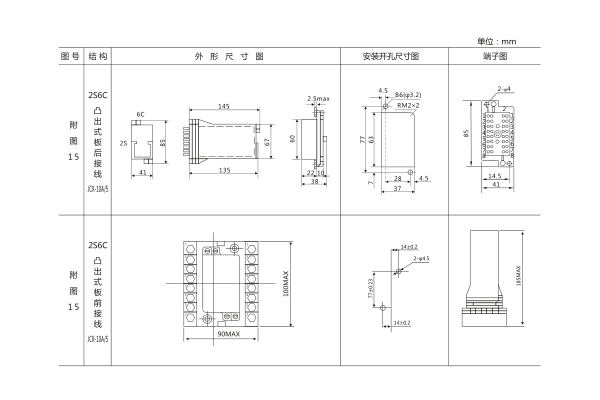

外形及開孔尺寸：
