          SS-17B時間繼電器工作原理及技術參數-上海上繼科技有限公司

          發表時間:2019-07-09 15:30 瀏覽次數:619 〖返回〗

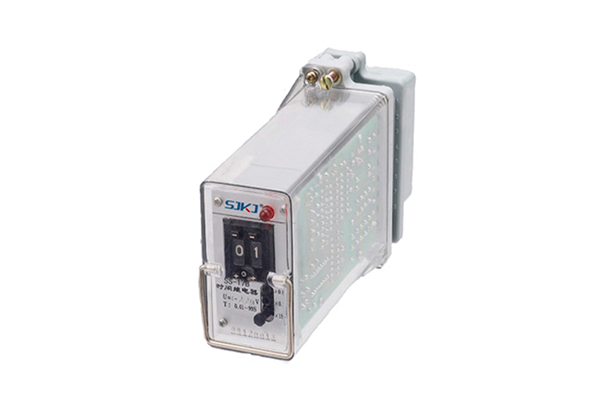

          一、SS-17B時間繼電器

          用途:

          SS-17B時間繼電器用于直流電路中,可在時間保護系統中作時間測量元件。適用于時間測量精度要求高,配合時間級差小的場合,并且可用于工業控制中作為延流制元件。

          二、SS-17B時間繼電器

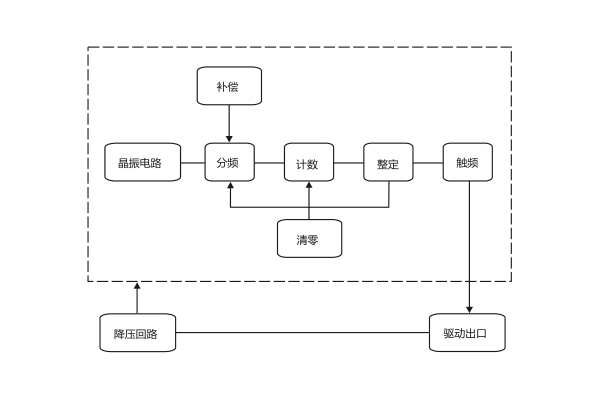

          工作原理:





          該繼電器采用分頻 ,計數原理實現延時。能離中脈沖由石英晶體振第器產生。 整定方式為兩位8421碼拔碼開關和一位DIP四檔小開關相互配合整定, 在整定公式為t=tn*(MN)s。

          其中M, N為拔盤開關的整定數字

          tn為 DIP四檔小開關的整定數字





          三、SS-17B時間繼電器

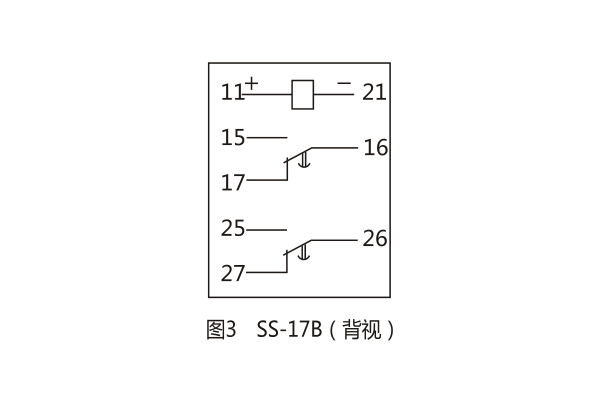

          背后接線圖







          四、SS-17B時間繼電器

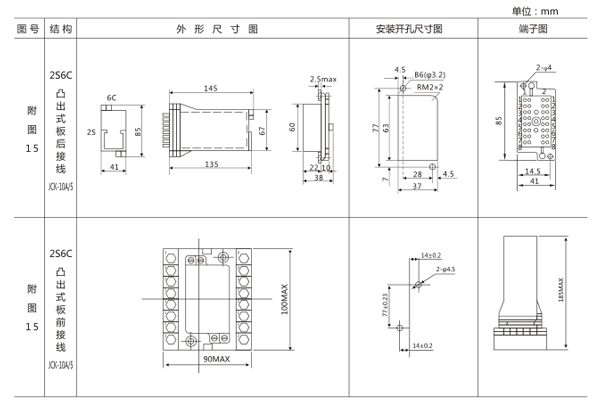

          外形及開孔尺寸:








          五、SS-17B時間繼電器

          主要規格及技術參數:

          1.額定電壓: 48V, 110V, 220V DC。

          2.工作范圍: 70%~110%額定電壓。

          3.延時范圍: 0.02s-990s最小級差為0.01s。

          4.返回時間:≤10ms

          5.平均誤差:在基準條件下,平均誤差不大于(0.2%整定值±2ms) 。

          6.延時一致性:

             在基準條件下:延時整定為0.02s-0.99s時, 一致性誤差不大于3ms;

             延時整定為1s-990s時, 一致性誤差不大于( 0.1%整定值±2ms) 。

          7.觸點性能:在電壓不超過250V,電流不超過1A的有感負荷電路中,觸點斷開容量為30W;在電壓不超過250W,電流不超過0.1A的交流電路中, ( cos(p=0.4±0.1 )觸點斷開容量為60VA。

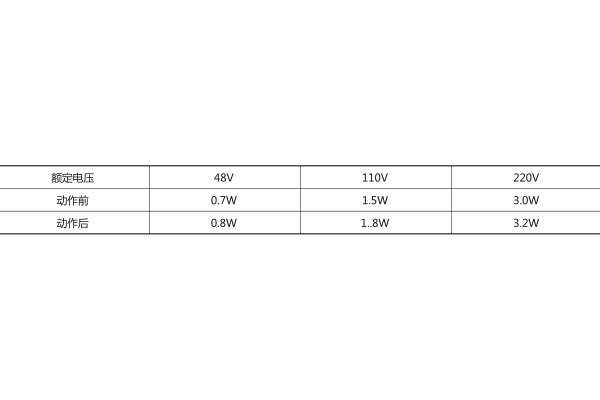

          8.功耗:在額定電壓下,繼電器的功耗不大于表中規定值。

          9.介質強度:繼電器所有引出端子對外殼能承受2kV, 50Hz歷時1min沖擊,無擊穿或閃絡現象。
