JY-11A靜態電壓繼電器的技術參數與接線圖-上海上繼科技有限公司

一、主要技術參數：
  1、 額定值
  a) 額定交流電壓: 100V，400V；
  b) 頻率:50Hz；
  c) 額定輔助直流電壓: 48V，110V，220V。
  2、整定范圍(見前表)5.3 動作時間
  a) 過電壓－2倍整定值時動作時間不大于30ms；
  b) 低電壓－0.5倍整定值時動作時間不大于30ms。
  3、返回時間不大于45ms。
  4、動作一致性: 不大于2.5%。
  5、定值誤差: 不大于±2.5%。
  6、返回系數: 過電壓不小于0.9，低電壓不大于1.1。
  7、功耗：
  交流功耗: 額定電壓時，不大于1VA。
  直流功耗: 在額定輔助直流電壓下，繼電器動作前功耗不大于3W，動作后功耗不大于6W。
  8、觸點性能：當時間常數為5ms的電感性負載時，繼電器觸點斷開容量為交流電壓250V時，電流不大于2A，直流電壓為24V時，電流不大于5A。
  9、工作條件
  a) 大力壓力80kPa-106kPa；
  b) 環境溫度-10℃-+50℃
  c) 空氣相對濕度不高于90%(月平均zui低溫度20℃);
  d) 使用地方不允許有較強的外磁感應強度；
  e) 使用地方不允許有導電塵埃與破壞金屬和絕緣的腐蝕性氣體；
  f) 使用地方不允許有爆炸危險及充滿塵埃的介質；
  g) 使用地方不允許有較嚴重的霉菌存在；
  h) 使用地方不允許有較強的振動與h沖擊；
  i) 使用地方應當有防雨、雪、風沙裝置及沒有充滿水蒸氣。
  10、絕緣電阻：
   繼電器外殼與各端子間，以及電氣上無的各電路之間的絕緣電阻不小于300MΩ。
  11、介質強度：
    繼電器外殼與各端子間以及電氣上無的各電路之間的絕緣強度，應能承受2kV，50Hz交流電壓，歷時1min無閃絡與擊穿現象。同組接點間應能承受1kV，50Hz交流電壓，歷時1min無閃絡與擊穿現象。

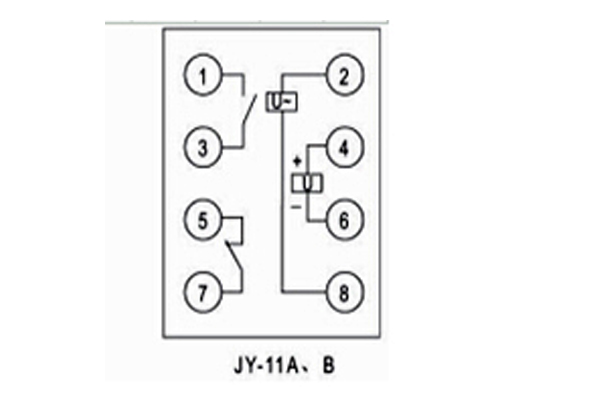

 內部接線（正視圖）：
