一、概述：

1、JY-11A靜態電壓繼電器用于發電機、變壓器和輸電線的繼電保護裝置中，作為過電壓保護或低電壓閉鎖的啟動元件。本繼電器為集成電路靜態型繼電器，  精度高、功耗小、動作時間短、返回系數高、整定直觀方便、范圍寬，且作為低電壓繼電器使用無抖動現象,，提供輔助電源后完全可以替代電磁型電壓繼電器，輔助電源采用開關電源變換，交直流通用，工作范圍大，從100-300V均能可靠工作。

2、JY靜態電壓繼電器分為三個系列：JY-10、JY-20、JY-30，可分別替代DJ-100、DY-20C、DY-30等系列電磁型電壓繼電器。本繼電器采用撥碼開關整定電壓值, 用倍率開關切換，改變整定值無需校驗；整定范圍寬，有利于用戶壓縮庫存品種。

二、工作原理：
    由電壓-電壓變換器將輸入電壓變換成適當?shù)碾妷海ㄟ^(guò)動作值的整定和有源帶通濾波，經過全波整流，利用其脈動電壓進行比較積分，由檢測器對積分電壓進行判斷，當積分電平超出檢測電平時，檢測器輸出高電平，驅動出口繼電器動作。
本繼電器采用了新型的積分判斷電路，使繼電器的動作時間和返回時間都較快，暫態超越也小，有很強的抗干擾性能。

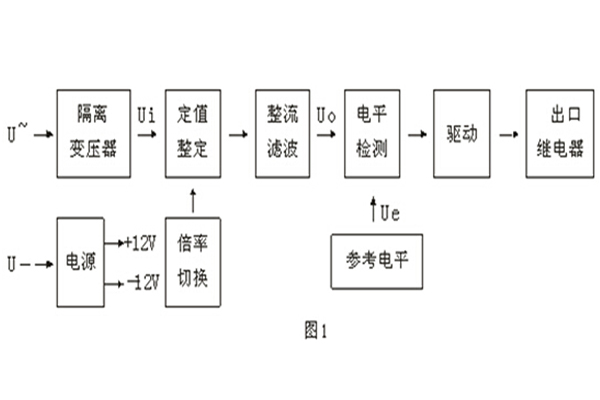

原理圖：

三、使用方法：
    首先仔細觀察本繼電器的面板，其中左上方的兩檔ZK開關分別用于UD和△U的整定。例如: 您手中有一個UN = 100V或(A型)的繼電器，當UD開關打向13V，UD整定值為13V，其余以此類推，您可以通過開關得到1V的整定值。如果不能滿足你的需要再利用左下方的MN撥輪開關進行細調，請按面板上的公式U= UD(1 + M.N) +△U計算，計算方法如下例:若U =100V或 (A型) 您 所需要U = 130V，你可先把UD整定為13V，然后通過公式計算出M=9，N=0 。按上述方法整定后，當外加電壓U=130V時，右方指示燈由正常工作時的綠色轉變?yōu)榧t色，繼電器動作。整定范圍見前面表(△U一般情況下，都置零)。
