          ZZ-S-32分閘、合閘、電源監視綜合控制裝置_接線圖

          中間繼電器系列

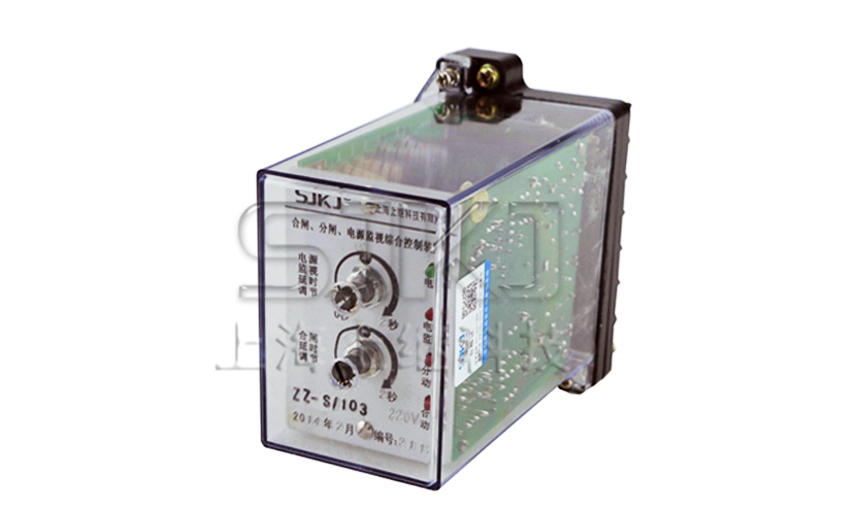

          • ZZ-S-32系列分閘、合閘、電源監視綜合控制裝置簡介


            ZZ-S-32系列分閘、合閘、電源監視綜合控制裝置用于直流或交流操作的各種自動控制線路中,可以直接控制分閘、合閘回路,監視控制電源,并方使調節合閘延時,電源監視斷電延時。


            ZZ-S-32分閘、合閘、電源監視綜合控制裝置型號含義


            ZZ-S-32分閘、合閘、電源監視綜合控制裝置型號含義

            ZZ-S-32分閘、合閘、電源監視綜合控制裝置型號含義

            ZZ-S-32分閘、合閘、電源監視綜合控制裝置型號含義


            ZZ-S-32分閘、合閘、電源監視綜合控制裝置特點


            ZZ-S-32是替代合閘繼電器,分閘繼電器,電源監視繼電器的綜合控制裝置,具有下列特點:

            a)體積小,功能強,非常適合安裝與小型抽屜柜,和其它需要使用繼電器的場所;

            b)出口控制中間采用進口高性能密封繼電器,防潮、防塵、不斷線、可靠性高,而且有電源指示及動作指示,電氣壽命長,機械壽命長。



          • ZZ-S-32分閘、合閘、電源監視綜合控制裝置技術條件


            四、技術條件

            4.1 環境口基準條件

            環境溫度:20°C±2°C                                  相對濕度:45%-75%

            大氣壓力:80Kpa-106Kpa                   存儲相與運輸過程中的極限溫度:-25℃~+75

            使用地點的海拔高度:不高于2500米.

            使用環境的周圍介質無爆炸危險品;不含有腐蝕性氣體;所含導電塵埃的濃度不應使絕緣水平降低到允許值以下.

            4.2 使用條件

            環境溫度: -10°C~+50℃,24h內平均溫度不超過35℃.

            大氣壓力:80Kpa-106Kpa

            相對濕度:最濕月的月平均**相對濕度為90%,同時該月的月平均**溫度為25℃,且表面無凝露。**溫度為40℃時,平均**相對濕度不超過50%.

            4.3 繼電器額定值 額定電壓值:24V48V110V、 220V AC DC

            4.4 出口中間觸點容量:接通DC220V 10A,斷開DC220V τ=5mS 50W.

            4.5 出口中間動作延時:不大于15mS.

            出口中間返回延時:分閘回路不大于70% ,交流不大于75%。

            出口中間動作電壓:直流不大于70% ,交流不大于75%。

            出口中間返回電壓不小于20%。

            4.6  功耗  **功耗不大于10W, 一個回路工作時,額定電壓下功率不大于5W。

            4.7  絕緣電阻  用1000V揺表測量各引出端子對外殼鎖緊螺釘之間絕緣電阻不小于1MΩ。

            4.8  絕緣耐壓  各引出端子外殼鎖緊螺釘能承受工頻2000V,同組觸點之間能承受工頻1000V,歷時一分鐘無擊穿。

            4.9  電壽命  DC220V,切斷電流τ=5mS, 20W, 104次以上。

            4.10機械壽命  觸點無負荷300萬次以上

            ZZ-S-32分閘、合閘、電源監視綜合控制裝置內部接線及外引接線圖


            ZZ-S-32分閘、合閘、電源監視綜合控制裝置內部接線及外引接線圖

            ZZ-S-32分閘、合閘、電源監視綜合控制裝置內部接線及外引接線圖


          • ZZ-S-32分閘、合閘、電源監視綜合控制裝置外形尺寸及開孔尺寸


            ZZ-S-32分閘、合閘、電源監視綜合控制裝置外形尺寸及開孔尺寸

            ZZ-S-32分閘、合閘、電源監視綜合控制裝置外形尺寸及開孔尺寸
