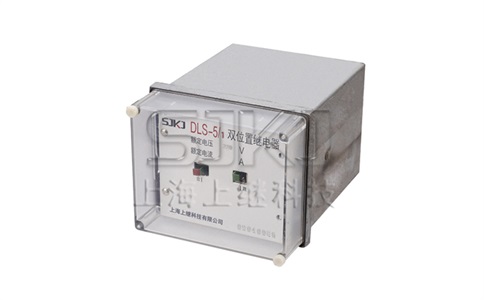

DLS-5型雙位置繼電器-上海上繼科技有限公司

1用途：

DLS-5型雙位置繼電器用于各種保護與自動控制系統中，作為切換、閉鎖元件。

2結構：
      產品的鐵芯呈“山”字形，兩邊柱上裝有線圈，永久磁鐵位于鐵芯的中柱，觸點分布于兩邊，并有位置指示機構。產品裝在JKQ-3/4殼體內，通過把手可自由地從殼體中拔出。結構形式為A22K、A22P、A22H。

3主要技術數據：
      3.1動作值
      動作電壓不大于70%U,動作電流不大于90%1n。
      3.2 動作時間
      在施加額定值下，動作時間不大于50ms。

4 檢驗與調試：
      4.1觸點調整
      產品在出廠前已調整好,用戶一般不用進行觸點調整,但由于其它原因引起動作值及動作時間超差時,可按下述方法進行。
      4.1.1觸點間隙不小于2mm,調整方法是松開固定靜觸點片的螺釘，上下移動觸點之間的間隙不小于2mm,且觸點的超行程不小于0.5mm,然后固緊螺釘，一般不用彎曲動觸點片來達到上述要求。
      4.1.2 與線圈串聯的觸點調整同4.1.1條。超行程調整:觸點斷開位置,調整動觸點片上的止擋片,使其與動觸點片的間隙不小于0.5mm,且在觸點閉合時,止擋片應緊壓在動觸點片上,保證觸點可靠接通。
      4.2 動作值及調整
      產品的動作電壓值應不大于70%額定值。產品的動作電流值應不大于90%額定值。
      使產品可靠動作的最小值為動作值，若動作值偏高，應適當的減小觸點片的壓力或減小止擋片(位于銜鐵的上方）的壓力，反之應加大觸點片的壓力或止擋片的壓力。

5其他：

      5.1隨同產品一起供應的有：

      a.由校驗員填寫、質量校驗部門簽發的產品出廠證明書一份;
      b.產品使用說明書一份(同一合同的同一批訂貨僅供給一份);千大不能有也的的部可本按規格數量供應的安裝附件;
      d.根據用戶要求,按合同規定要求提供的備件、備品。
      5.2 保證期限
      當用戶完全遵守產品使用說明書所規定的運輸、貯存、安裝和使用規則條件下,產品自制造出廠之日起兩年內，如發現產品和配套件損壞，制造廠應負責免費更換或修理。
6 訂貨須知：
      訂貨時應說明:
      a.產品型號、名稱;
      b.產品的規格;
      c.訂貨數量;
      d.備品備件的型號(或代號)、規格、數量。
