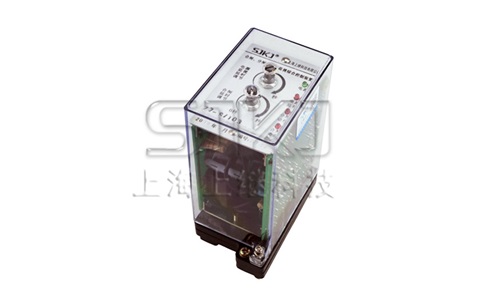

JTH-1系列分閘、合閘、電源監視綜合控制裝置-上海上繼科技有限公司

1.概述
      1.1用途
      JTH-1系列分閘、合閘、電源監視綜合控制裝置用于直流或交流操作的各種自動控制線路中，可以直接控制分閘、合閘回路，監視控制電源，并方便調節合閘延時，電源監視斷電延時。
       1.2適用范圍
       a.環境溫度:-10C~+50°C,24h內平均溫度不超過35°C ;
       b.大氣壓力: 80~ 110Kpa(海拔高度相當于2km及以下);

       c.相對濕度:最濕月的月平均**相對濕度為90%，同時該月的月平均**溫度為25C，且表面無凝露。**溫度為40°C時，平均**相對濕度不超過50%;
       d.使用地點不得有爆炸危險的介質，周圍介質中不應含有腐蝕金屬和破壞絕緣的氣體及導電介質，不允許充滿蒸汽及有較嚴重的霉菌。
       e.使用地點應具有防御雨、雪、風、沙的設施。

2.主要技術數據
      2.1產品的額定值:直流24V、48V、110V、220V; 交流380V、220V、127V、110V、100V。
      2.2 產品動作電壓:直流不大于70%額定值，交流不大于80%額定值。產品返回電壓不小于5%額定值。

      2.3 產品動作延時: 不大于20ms;產品返回延時: 分閘回路不大于20ms,其它回路20ms-2s可調，
      2.4 出口中間觸點容量: 接通DC220V 5A,斷開DC220V t=5ms 50W。
      2.5 功耗:**功耗不大于6w，一個回路工作時，額定電壓下功率不大于3W。
      2.6 絕緣電阻: 絕緣電阻不小于300MΩ。
      2.7 介質強度:能承受頻率為50HZ 的交流檢驗電壓2kV(有效值)，歷時1min 的檢驗，無閃絡或擊穿現象; 能承受標準雷電波的短時沖擊電壓檢驗，檢驗電壓為5kV,允許有不導致絕緣損壞的閃絡。
      2.8 電氣壽命:DC220V,切斷電流t=5ms,50w,10⁴次以上。
      2.9 機械壽命:觸點無負荷2*10⁷次。
      2.10 產品可實現嵌人式安裝(后接線)、凸出式安裝(前接線或后接線) 及拼裝(后接線),外形尺寸、安裝開孔尺寸見JK 系列插件殼體，結構代號為A11K、A11P、A11H、A11Q及JK-1。
      3.產品說明
      本產品是替代合閘繼電器，分閘繼電器，電源監視繼電器的綜合控制裝置。產品的體積小，功耗低、可靠性高、抗干擾能力強，具有良好的抗震性，非常適合安裝于小型抽屜柜和其他需要使用繼電器的場所。
