JCDY-2C直流電壓繼電器使用方法及技術要求-上海上繼科技有限公司

一、JCDY-2C直流電壓繼電器使用方法

JCDY-2C直流電壓繼電器系JCDY-2直流電壓繼電器改進型，除具有原繼電器的特點外，集過電壓保護、低電壓閉鎖于一體，可廣泛用于直流屏、鎘鎳電池屏，作直流系統工作狀態監視自動調節的測量元件。

二、JCDY-2C直流電壓繼電器主要技術要求

●額定直流電壓：220V、110V、48V。

●返回系數：過壓97-99％；欠壓101-103％。

●動作時間：1.1倍動作值下動作時間不大于25ms；

●返回時間：1.1倍動作值下返回時間不大于25ms；

●整定誤差：不大于±2％。

●功率消耗：不大于10W。

●觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。 輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。

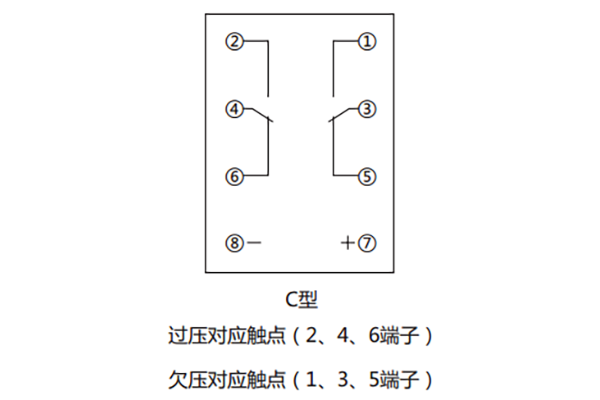

三、JCDY-2C直流電壓繼電器內部接線及外引接線圖(背視圖)
