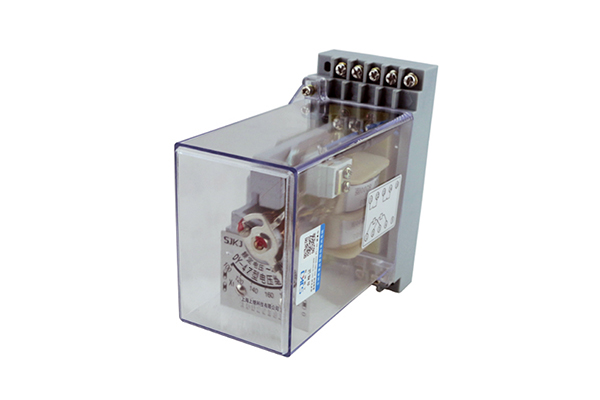

          DY-47導軌式電壓繼電器

          一、DY-47導軌式電壓繼電器說明書

          DY-47導軌式電壓繼電器用于繼電保護線路中,作為過電壓保護或低電壓閉鎖的動作元件;本繼電器適合安裝在開關柜內,外殼為凸出式固定結構,也可卡裝在35min的道軌上,具有體積小、外形直觀,安裝接線方便等優點。

          二、DY-47導軌式電壓繼電器結構和原理

          1.繼電器系電磁式,瞬時動作,磁系統有兩個線圈,線圈出頭接在底座端子上,用戶可以根據需要串并聯,因而 可使繼電器整定范圍變化一倍,1和2腳短接,3和4腳短接。短接之間按啟動,此按法并聯。2和3短按,1和4加啟動,此接法為串聯。

          2. 繼電器**的刻度值及額定值足線圈并聯時的(以V為單位)。轉動刻度盤上的指針、以改變游絲的反作用力矩, 從而可以改變繼電器的動作值。

          3. 繼電器的動作:對于過電壓繼電器,電壓升至整定值或大于整定值時,繼電器就動作,動合觸點閉合,動斷觸 點斷開。當電壓降低到0.8倍整定值時,繼電器就返回,動合觸點斷開,動斷觸點閉合,對于低電壓繼電器,當電 壓降低到整定電壓時,繼電器就動作,動合觸點斷開,動斷觸點閉合。

          三、DY-47導軌式電壓繼電器技術要求

          1.觸點的數量,見下表。

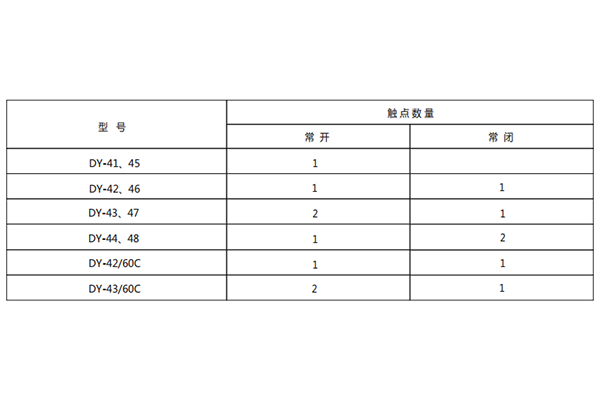

          觸點數量

          2.按整定值的范圍來分:每整定值的動作誤差不大于±6%,繼電器各種技術數據示于下表

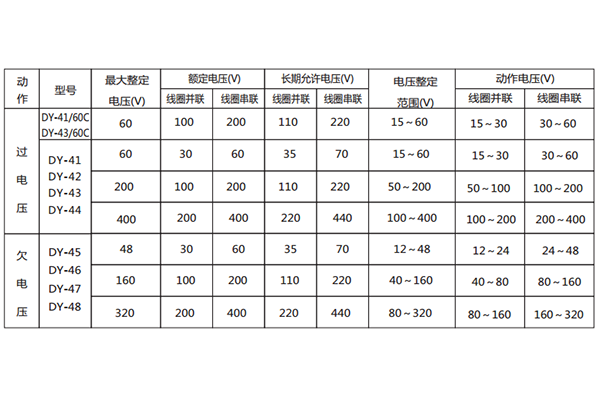

          技術數據

          注:DY-47/60C、DY-47/60C規格為長期熱穩定(具有內附串聯電容)電壓繼電器。

          3.繼電器刻度極限誤差:不大于6%。

          4.動作值的變差:不大于6%。

          5.對于DY-47、42、43過電壓繼電器的返回系數不小于0.8;DY-47、47、48欠電壓繼電器的返回系數不大于1.25。

          6.動作時間

          6.1 對于過電壓繼電器 在1.1倍動作值時,動作時間不大于0.12s;在2倍動作值動作時間不大于0.04s。

          6.2 對于低電壓繼電器 當繼電器的工作電壓為0.5倍整定電壓時,動作時間不大于0.15s。

          7. 過電壓能力:當線圈并聯時,在最小整定值處,將電壓由零均勻地上升到1.05~2.2倍整定電壓,在此范圍內,繼電器不應有使得動合 觸點不工作的振動。經此試驗后,繼電器應仍能滿足技術條件的要求。

          8. 過電壓:繼電器當加1.75倍整定值或更高時繼電器的動合觸點應無抖動地閉合。

          9. 當無外來的碰撞和振動時。過電壓繼電器的各整定(第一點除外)位置上的工作電壓為0.6倍整定值時,其動斷觸點應可靠地閉合電路。

          10. 低電壓繼電器在工作電壓為0.6倍整定電壓或更低時,其動斷觸點應無抖動的閉合。

          11. 當無外來的碰撞和振動時,低電壓繼電器各整定位置上的工作電壓不低于1.5倍整定電壓時,其動合觸點應當可靠 地閉合電路。

          12. 在動作電壓和返回電壓下;繼電器的可動系統不應當停滯在中間位置。

          13. 當周圍空氣的相對濕度不大于85%,繼電器的電路對殼(外殼上的非導電金屬部分)的絕緣電阻,用500V兆歐表測量應當不小于300MΩ。 14. 繼電器的導電部分對外殼(外殼上的非導電金屬部分)的絕緣,能耐受50Hz交流電壓2kV歷時1min的試驗。

          15. 觸點斷開容量:當電壓不大于250V及電流不大于2A時,觸點的斷開功率,在具有電感負荷的直流電路(時間常數不大于5×10 s)中為 50W,在交流電路中為250VA。

          16. 功率消耗:在最小整定值處,繼電器的線圈所消耗的功率不超過20VA。

          17. 當周圍介質溫度為+40℃時,繼電器在表2和表3所示的長期允許電流,電壓下長期工作時,不會有絕緣和其他電氣元件的損壞,而線 圈的溫升不大于65℃。

          18. 壽命:繼電器電壽命500次,機械壽命為5000次。
