          DY-37/Z電壓繼電器接線圖及主要用途-上海上繼科技有限公司

          發表時間:2019-10-08 15:28 瀏覽次數:557 〖返回〗

          DY-37/Z電壓繼電器

          一、DY-37/Z電壓繼電器主要用途

          1.DY-37/Z電壓繼電器用途

          DY-37/Z電壓繼電器主要用于電力系統繼電保護線路中,作為低電壓閉鎖的動作元件。

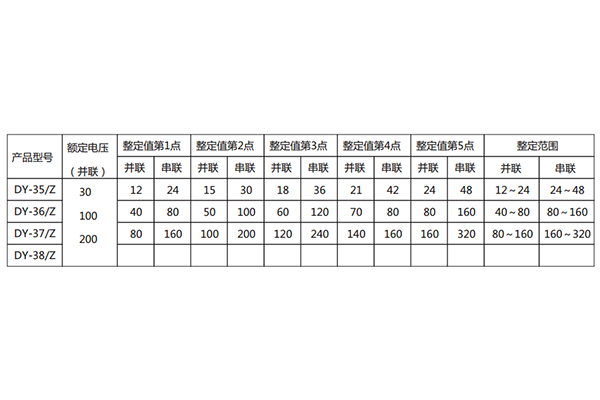

          2.DY-37/Z電壓繼電器規格及整定范圍如下表1

          整定范圍

          二、DY-37/Z電壓繼電器結構及其特點

          DY-37/Z電壓繼電器為插拔式結構,嵌入式安裝,并有透明的塑料外罩,可以方便地觀察繼電器的電壓整定值及規格,安裝方式亦為凸出式安 裝。插拔式結構便于調整和維修,繼電器出廠時,工廠提供安裝和接線的成套零件及按合同供給的備品備件。

          三、DY-37/Z電壓繼電器接線圖

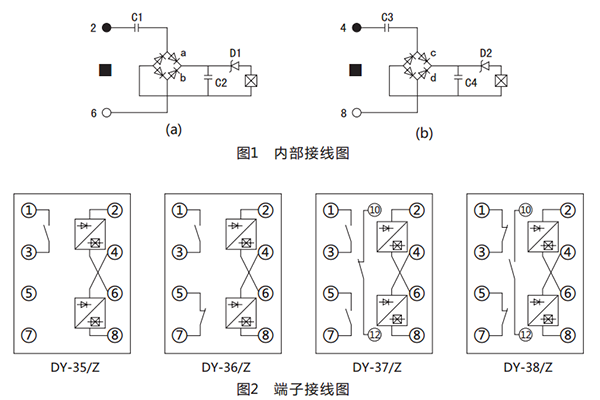

          DY-37/Z電壓繼電器采用整流型原理,磁系統有兩個線圈,線圈出頭接在整流橋輸出端,兩個整流橋輸入端接在底座端子②、⑥、④、⑧上,用戶可 根據需要串、并聯,因而可使繼電器整定范圍變化一倍。 繼電器銘牌的刻度值及額定值是線圈并聯時的,轉動刻度盤上的指針,以改變游絲的機械反作用力矩,從而可以改變繼電器的動作值。 繼電器內部接線圖如圖1,端子接線圖如圖2。

          接線圖
