          JY-DB/4電壓繼電器接線圖及主要用途-上海上繼科技有限公司

          發表時間:2019-09-27 22:10 瀏覽次數:555 〖返回〗

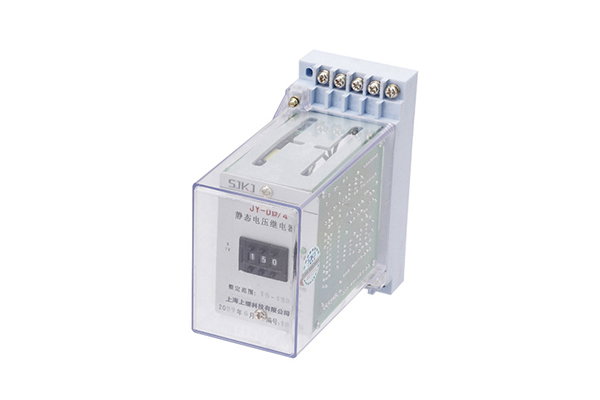

          JY-DB/4電壓繼電器

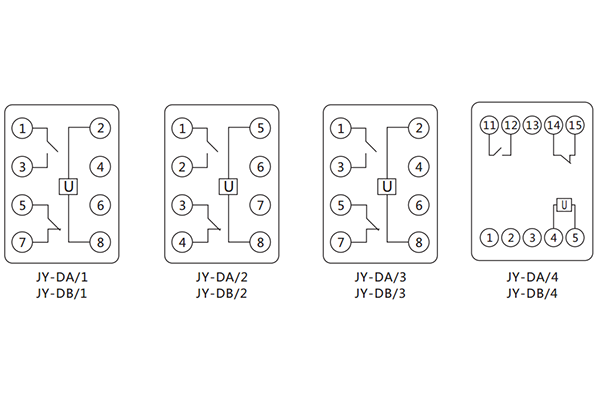

          一、JY-DB/4電壓繼電器內部接線圖及外引接線圖(正視圖)

          接線圖

          二、JY-DB/4電壓繼電器主要用途

          JY-DB/4直流電壓繼電器用于直流繼電保護裝置中,監視直流電壓,作為過電壓保護或欠電壓閉鎖啟動元件, 本繼電器為集成電路型,采用三位撥碼開關整定電壓值、直觀方便、精度高、功耗小、無抖動、動作快、返回系數高等優點。

          三、JY-DB/4電壓繼電器主要技術參數

          電壓整定范圍:60V~300V。

          功耗:小于3W(出口繼電器動作后)。

          動作時間:欠電壓繼電器:0.5倍整定值的動作時間不大于20mS。

          過電壓繼電器:1.2倍整定值的動作時間不大于25mS。 2倍整定值的動作時間不大于20mS。

          返回系數:欠電壓繼電器返回系數1.04~1.08,過電壓繼電器的返回系數0.97~0.94。

          整定誤差:額定值在10V至**值范圍內,整定誤差不大于2%;在極限溫度下,10V以上任一整定值的誤差不大于3%。

          觸點容量:繼電器輸出電路的觸點能斷開電壓不大于250V,時間常數為5±0.75mS的直流有感負荷電路為50W,繼電器觸點可長期接通5A。

          電壽命:不低于105次。

          機械壽命:不低于106次。

          介質強度:繼電器各導電端子連在一起,對外露非電帶金屬部分或外殼之間能承受2000V(有效值),50Hz的交流電壓歷時1分 鐘試驗而無絕緣擊穿或飛弧現象。

          絕緣電阻:繼電器各導電端子連在一起,對外露非帶電金屬部分或外殼之間,用開路電壓為500V的兆歐表測量其絕緣電阻不 小于300MΩ。 工作環境條件:溫度-10℃~+50℃,相對濕度不大于90%,海拔高度不大于2000M。

          抗干擾性能:繼電器的抗干擾負荷DL478-92《靜態繼電保護及安全自動裝置通用技術條件》。

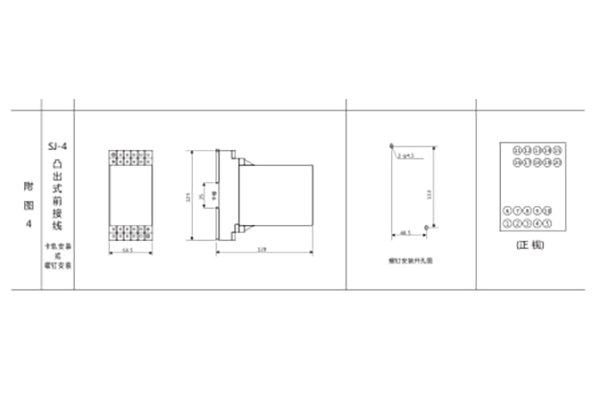

          四、JY-DB/4電壓繼電器外形尺寸及開孔尺寸

          開孔尺寸
