DZS-11CE/302中間繼電器安裝尺寸及接線圖-上海上繼科技有限公司

一、DZS-11CE/302中間繼電器的應用范圍

DZS-11CE/302延時中間繼電器為電壓延時動作和電流保持的繼電器。

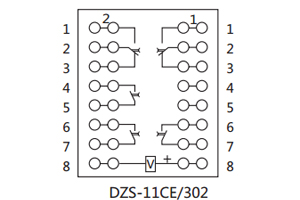

二、DZS-11CE/302中間繼電器的接線圖

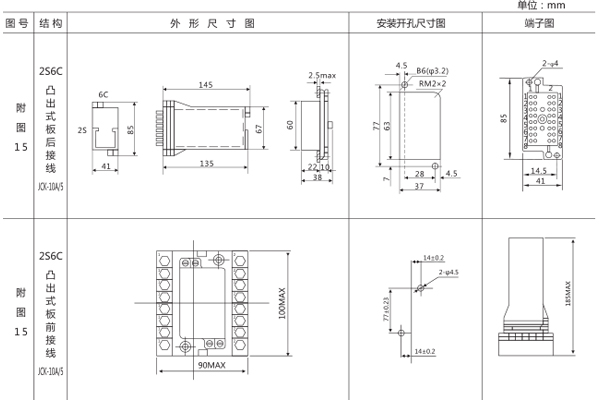

三、DZS-11CE/302中間繼電器的安裝尺寸

四、DZS-11CE/302中間繼電器的特點

⒈靜態中間繼電器采用線圈電壓較低的多個優質密封小型繼電器組合而成，防潮、防塵、不斷線，可靠性高，克服了電磁型中間繼電器導線過細易斷線的缺點。

⒉功耗小，溫升低，不需外附大功率電阻，可任意安裝及接線方便。

⒊繼電器觸點容量大，工作壽命長。

⒋繼電器動作后有發光管指示，便于現場觀察。

⒌延時只需用面板上的撥碼開關整定，延時精度高，延時范圍可在0.02-5.00S任意整定。

五、DZS-11CE/302中間繼電器的額定值

電壓額定值：額定電壓DC:12V、24V、48V、110V、220V; AC:110V、220V、380V。

動作值：動作電壓直流應不大于額定電壓70%，交流應不大于額定電壓75%；

返回值：返回電壓應不小于10%額定電壓。

動作時間和返回時間不大于15ms。
