一、DZY-403中間繼電器的簡介

中間繼電器在繼電保護中和自動控制系統中是一個多用的自動遠動電器。中間繼電器因為有良好的電隔離.至使控制方和被控方無電器上的連接,而達到安全控制目的。

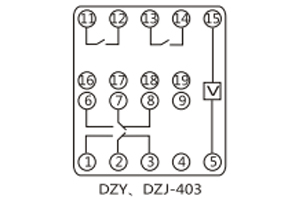

二、DZY-403中間繼電器的接線圖

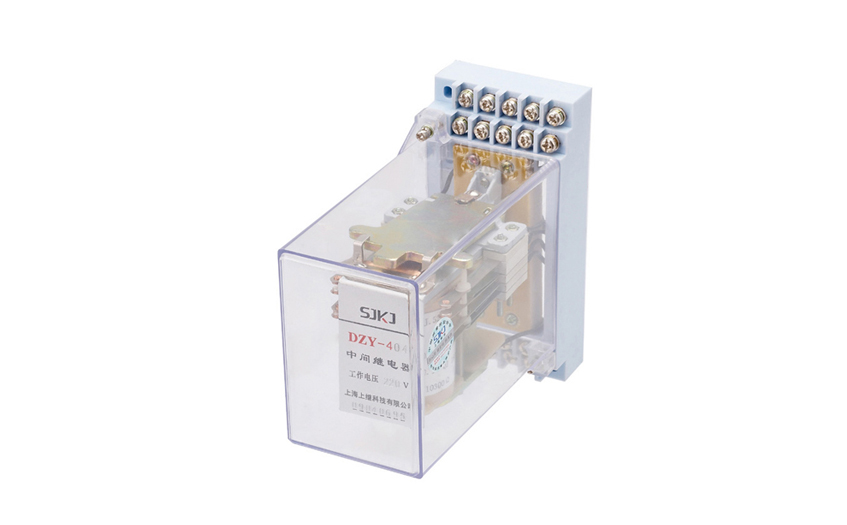

三、DZY-403中間繼電器的結構

1.本繼電器為閥型電磁式繼電器。線圈裝在“U”形導磁體上, 導磁體上面有一個活動的銜鐵, 導磁體兩側裝有兩排觸點彈開。在非動作狀態下觸點彈片將銜鐵向上托起,使銜鐵與導磁體之間保持一定間隙。當氣隙間的電磁力矩超過反作用力矩時, 銜鐵被吸向導磁體,同時銜鐵壓動觸點彈片,使常閉觸點斷開常開觸點閉合,完成繼電器工作。當電磁力矩減小到一定值時,由于觸點彈片的反作用力矩,而使觸點與銜鐵返回到初始位置 ,準備下次工作。

2.本繼電器的“U”形導磁體采用雙鐵心結構,即在兩個邊柱上均可裝設線圈。對于DZY、 DZL和DZJ型只裝一個線圈,  而對于DZB, DZS, DZK型可根據需要在另一個鐵心上裝以保持線圈或延時用阻尼片等。從而使線圈類型大不相同的繼電器都通用一個導磁體。

3.本繼電器的外殼是隨著開關柜體的不斷改進而最新研發的新產品,為凸出式固定結構 ,柜內固定按裝板前接線,也可以安裝在35mm的導軌上,具有體積小、外形直觀、安裝接線方便等優點,填補了我國電力系統繼電器沒有導軌安裝的空白。

四、DZY-403中間繼電器的參數

⒈動作電壓：不大于70%額定值。

⒉返回電壓：不小于5%額定值。

⒊動作時間：不大于0.02S（額定值下）。

⒋返回時間：不大于0.02S（額定值下）。

⒌電氣壽命：繼電器在正常負荷下，電壽命不低于1萬次。

⒍功率消耗：直流回路不大于4W，交流回路不大于5VA。

⒎觸點容量：在電壓不超過250V、電流不超過1A的直流有感負荷（時間常數τ=5±0.75ms）中，斷開容量為50W；在電壓不超過250V、電流不超過3A的交流回路中為250VA（功率因數CosΦ=0.4±0.1），允許長期接通5A電流。

⒏絕緣電阻：

下列部位用開路電壓500V兆歐表測量其絕緣電阻應≥300MΩ（常溫下）。

①導電端子與外露非帶電金屬或外殼之間；②動、靜觸點之間；③常開觸點與常閉觸點之間；④觸點與電壓回路之間。

⒐介質強度：

對下部位應能承受規定的交流電壓試驗1分鐘而無絕緣擊穿或閃絡現象。

①所有導電端子與外露非帶電金屬或外殼之間2000V/50Hz；

②動、靜觸點之間1000V/50Hz；

③常開觸點（繼電器上的NO）與常閉觸點（繼電器上的NC）之間1000V/50Hz；

④觸點與電壓回路之間1000V/50Hz。

⒑抗干擾性能：繼電器的抗干擾應符合 DL478-92《靜態繼電保護及自動裝置通用技術條件》中的有關規定。

五、DZY-403中間繼電器的觸點性能

觸點斷開容量，交流：10A,250V AC;直流10A，28V DC。

觸點**切換功率，交流：1800VA；直流：360W。

觸點長期允許閉合電流：裝置輸出觸點長期允許閉合電流為5A。

觸點電氣壽命：輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回50000次。
