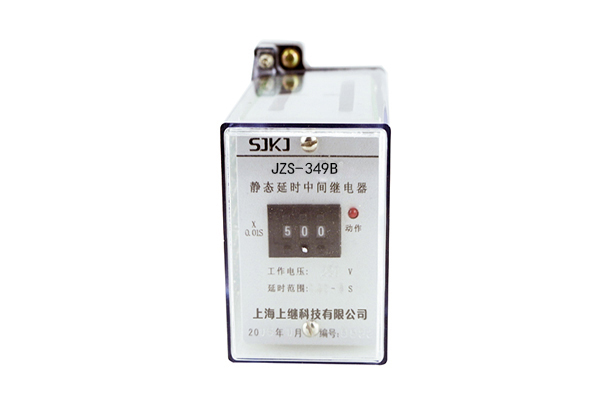

JZ-S/349B靜態可調延時中間繼電器結構原理及接線圖-上海上繼科技有限公司

一、JZ-S/349B靜態可調延時中間繼電器

結構及原理

⒈線圈裝在"U"形導磁體上，導磁體上面有一個活動的銜鐵，導磁體兩側裝有兩排觸點彈片。在非動作狀態下觸點彈片將銜鐵向上托起，使銜鐵與導磁體之間保持一定間隙。當氣隙間的電磁力矩超過反作用力矩時，銜鐵被吸向導磁體，同時銜鐵壓動觸點彈片，使常閉觸點斷開常開觸點閉合，完成繼電器工作。當電磁力矩減小到一定值時，由于觸點彈片的反作用力矩，而使觸點與銜鐵返回到初始位置，準備下次工作。

⒉本繼電器的"U"形導磁體采用雙鐵心結構，即在兩個邊柱上均可裝設線圈。對于DZY、DZL和DZJ型只裝一個線圈，而對于DZB，DZS，DZK型可根據需要在另一個鐵心上裝以保持線圈或延時用阻尼片等。從而使線圈類型大不相同的繼電器都通用一個導磁體。

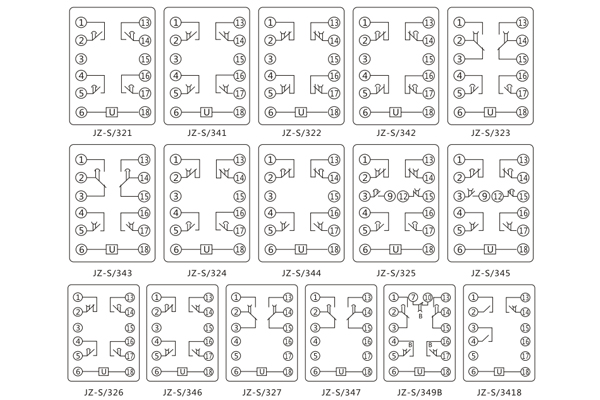

二、JZ-S/349B靜態可調延時中間繼電器

內部接線圖及外引接線圖

三、JZ-S/349B靜態可調延時中間繼電器技術要求

額定值

電壓額定值:額定電壓DC:12V、24V、48V、110V、220V; AC:110V、220V、380V。

動作值:動作電壓直流應不大于額定電壓70%，交流應不大于額定電壓75%;

返回值:返回電壓應不小于10%額定電壓。

動作時間和返回時間大不于15ms。

功率消耗:在額定電壓下不大于5W/5VA。

四、JZ-S/349B靜態可調延時中間繼電器技術要求

觸點性能

觸點斷開容量,交流:10A,250V AC;直流10A，28VDC。

觸點**切換功率,交流:1800VA;直流:360W。

觸點長期允許閉合電流:裝置輸出觸點長期允許閉合電流為5A。

觸點電氣壽命:輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回50000次。

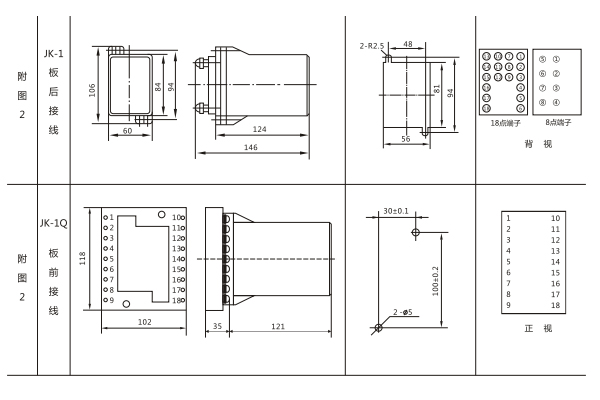

五、JZ-S/349B靜態可調延時中間繼電器

外形結構及開孔尺寸圖

上海上繼科技有限公司（專注中間繼電器生產廠家）銷售熱線：021-57233089  QQ：1932551438

（以上內容僅供參考，上海上繼科技有限公司有最終解釋權}
