JL-B/21DK電流繼電器參數及接線圖-上海上繼科技有限公司

一、JL-B/21DK電流繼電器的概述

JL-B/21 DK無輔源電流繼電器作為繼電保護元件，主要用于發電機、變壓器、輸變電線路中，作為電力系統交流回路過負 荷或短路的啟動元件，給出報警信號或切除故障。 本系列繼電器采用CMOS集成電路進行運算和比較、具有精度高、防抖動、整定范圍寬、動作速度快、返回系數高、功耗低的 特點。可完全替代DL-10、DL-20、DL-30電磁型電流繼電器。還增加了SJ-4新型殼體，35mm標準導軌安裝。外形緊湊，安裝方便。

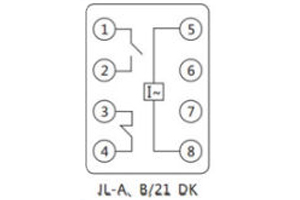

二、JL-B/21DK電流繼電器的接線圖

三、JL-B/21DK電流繼電器的工作條件

1 環境溫度：-10℃~+50℃

2 相對濕度：≤90%

3 大氣壓力：80Kpa~110Kpa

4 安裝位置：任意

5 周圍環境：繼電器不受太陽直射，不受雨水沖洗，空氣中不含導致金屬腐蝕或絕緣損壞的氣體或塵露，繼電器在工作時，不允 許振動，搬運過程不允許撞擊。

四、JL-B/21DK電流繼電器的結構

1. 繼電器系電磁式，瞬時動作，磁系統有兩個線圈，線圈出頭接在底座端子上，用戶可以根據需要串并聯，因而可使繼電器整定變化一倍。

2. 繼電器**的刻度值及額定值對于電流繼電器是線圈串聯的(以安培為單位)轉動刻度盤上的指針、以改變游絲的反作用力矩，從而可以改變繼電器的動作值。

3. 繼電器的動作：電流升至整定值或大于整定值時，繼電器就動作，動合觸點閉合，動斷觸點斷開。當電流降低到0.8倍整定值時，繼電器就返回，動合觸點斷開，動斷觸點閉合。

五、JL-B/21DK電流繼電器的參數

1 整定范圍 0.5~9.99A，級差為0.01A

                2~99.9A，級差為0.1A

2 動作時間 1.2倍整定電流，動作時間不大于25mS。

                2倍整定電流，動作時間不大于20mS。

3 返回系數 過電流繼電器：0.9~0.97；欠電流繼電器：1.05~1.15。

4 整定誤差 小于2%。

5 功耗 繼電器動作，功耗小于5W，繼電器不動作，功耗小于4W。

6 觸點容量 在電壓不大于250V時，觸點連續接通電流為5A；

                在電壓不大于250V時，電路時間常數L/R為5mS的直流電路中，可斷開30W。

                在電壓不大于250V時，功率因數COSΦ為0.4的交流電路中，可分斷200VA。

7 觸點壽命 電壽命：105 次， 機械壽命：106次。

8 絕緣電阻 繼電器各導電端子連在一起，對外露非帶電金屬部分或外殼之間，用開路電壓為500V的兆歐表測量其絕緣電阻不 小于300MΩ。

9 介質強度 繼電器各帶電端子連在一起，對外露飛帶電端子或外殼之間能承受有效值為2000V，50Hz的交流電壓，歷時1分鐘 而不擊穿，不出現閃絡現象。

10 抗干擾性能 繼電器的抗干擾負荷DL478-92《靜態繼電保護及安全自動裝置通用技術條件》 。
