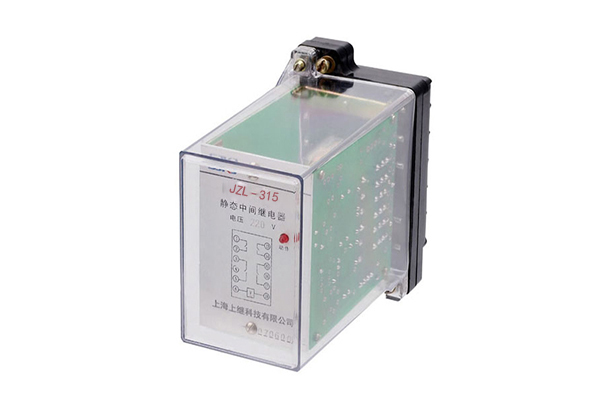

          JZL-315靜態中間繼電器結構原理及特點-上海上繼科技有限公司

          發表時間:2019-08-05 15:09 瀏覽次數:617 〖返回〗


          一、JZL-315靜態中間繼電器

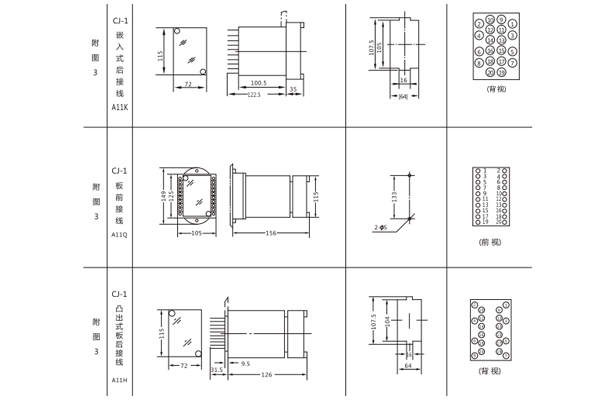

          外形及開孔尺寸


          二、JZL-315靜態中間繼電器主要性能

          常規100V和220V的電磁型中間繼電器所用導線很細,匝數也多,造成容易斷線,可靠性低,動作時間和返回時間本系列中l間繼電器采用靜態電子控制回路控制多個密封進口中間同時導通或斷開。 具有以下性能和特點

          1、采用高性能密封繼電器、防潮、防塵、不斷線、可靠性高。

          2、動作電壓準確,返回系數高,無抖動,功耗低,多個特點同時動作或返回(可控性100%) 。

          3、繼電器動作后有燈光指示、有電源指示。

          4、繼電器的電氣壽命和機械壽命長。

          5、絕緣耐壓水平高。觸點容量大,觸點接觸電阻小。

          6、抗干流特性好,可使用于強干擾或電源電壓質量很差的場所

          、JZL-315靜態中間繼電器

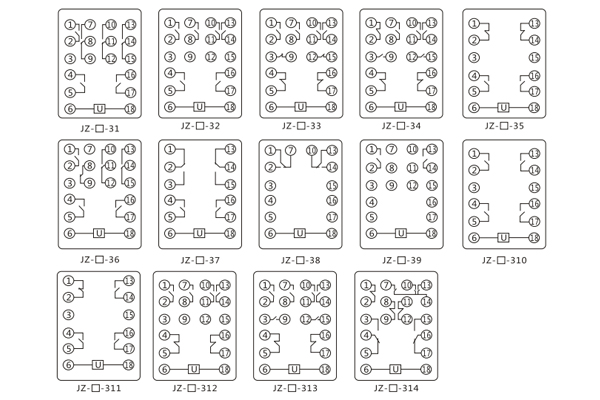

          內部接線圖及外引接線圖


          四、JZL-315靜態中間繼電器

          型號含義

          靜態中間繼電器有JZJ(HZJ)、JZY(HZY)、JZL(HZL)、 JZB (HZB)、JZS(HZS)等型號

          其中,JZ和HZ表示靜態中間繼電器。第三位字母:J表示交流工作電壓,Y表示直流工作電壓,L表示電流工作,B表示帶保持,S表示帶延時)

          隨著繼電器所用場合的不斷增加,繼電器的工藝也在不斷改進,靜態中間繼電器也逐漸朝著輕巧,安裝方便的方向發展。RZY、RZYJ、RZF、RZE系列歐規標準的導軌式靜態中間繼電器,殼體體積小,重量只有200-350g、可無限拼裝,觸點易于擴展,可直接安裝在開關柜35mm導軌條上,從而提高了安裝密度,方便接線。

          五、JZL-315靜態中間繼電器

          結構原理

          ⒈線圈裝在"U"形導磁體上,導磁體上面有一個活動的銜鐵,導磁體兩側裝有兩排觸點彈片。在非動作狀態下觸點彈片將銜鐵向上托起,使銜鐵與導磁體之間保持一定間隙。當氣隙間的電磁力矩超過反作用力矩時,銜鐵被吸向導磁體,同時銜鐵壓動觸點彈片,使常閉觸點斷開常開觸點閉合,完成繼電器工作。當電磁力矩減小到一定值時,由于觸點彈片的反作用力矩,而使觸點與銜鐵返回到初始位置,準備下次工作。

          ⒉本繼電器的"U"形導磁體采用雙鐵心結構,即在兩個邊柱上均可裝設線圈。對于DZY、DZL和DZJ型只裝一個線圈,而對于DZB,DZS,DZK型可根據需要在另一個鐵心上裝以保持線圈或延時用阻尼片等。從而使線圈類型大不相同的繼電器都通用一個導磁體。




          上海上繼科技有限公司(專注中間繼電器生產廠家)銷售熱線:021-57233089  QQ1932551438





          (以上內容僅供參考,上海上繼科技有限公司有最終解釋權}
