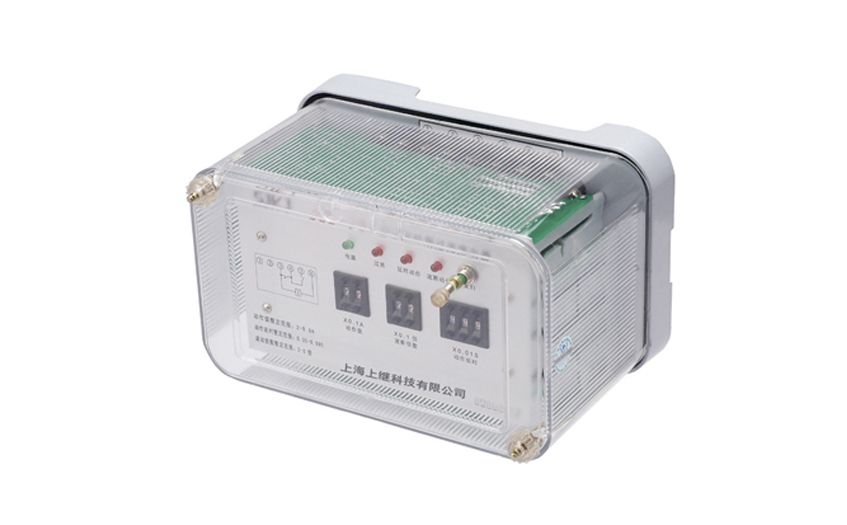

一、JSL-16過流繼電器的概述

1、JSL-16系列靜態定時限過流繼電器(以下簡稱繼電器)適用于城市和農村電力網供電線路、變壓器，電機的過負荷和短路保護。

2、本繼電器為集成電路靜態繼電器, 采用數碼開關整定電流值，直觀方便，改變整定值無須檢驗，整定范圍為2.0-9.9A級差為0.1A； 精度高、功耗小，動作時間快、返回系數高，其結構與GL系列過流繼電器相同。

3、本繼電器的使用, 對交流操作的開閉所和高配用戶中特別解決了：滿足電力部壓縮時間級差反措要求，克服了反時限交流操作保護 裝置與大電網定時限保護不相配合的致命弱點，避免了因用戶故障造成保護越級跳閘進而擴大事故；采用數碼開關設置定值的定時限保護， 消除了原反時限特性繼電器在定值計算，上下級配合及調試中帶來的大量繁瑣的工作量，極大的方便了工作人員的設計和現場工作。

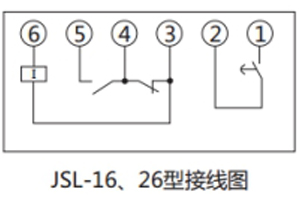

二、JSL-16過流繼電器的接線圖

三、JSL-16過流繼電器的整定方法

 1、起動電流整定：起動電流整定開關為最左一組撥碼開關(共兩個)，左面一個表示1A，右面一個表示0.1A。若其值為5和6，則其整定值為

5.6A。注意其范圍為無輔助電源產品2.0～9.9A，級差是0.1A。

 2、延時整定：延時整定選擇開關為最右一組撥碼開關，用來選擇延時時間，其倍率為0.01，若其值為777，則延時時間為7.77S。

 3、速動倍率整定:速動倍數選擇開關為中間一組撥碼開關，其范圍2～9.9，撥碼左邊一個表示1.0級，右邊一個表示0.1級。當其值為30時則為3倍。若設定電流為2.6A，速動電流為3倍，則當電流達到3×2.6=7.8A時，會不經延時而直接動作。注意，無輔助電源產品速動后斷電方可返回。

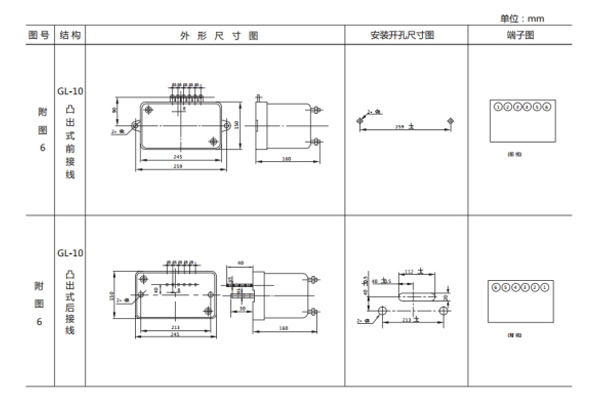

四、JSL-16過流繼電器的安裝尺寸

五、JSL-16過流繼電器的注意事項

 a、無輔助電源產品測試應注意方法：當用變壓器作為電流源時, 要求變壓器的次級匝數與電流互感器的次數匝數相當，否則就會由于阻抗不匹配而產生較大的誤差。測試速動的動作速度時，若采用電流通斷法進行測量，由于繼電器內部工作電源需要一定的建立時間，會產生較大誤差，而在正常工作時，由于工作電源是存原的，速度會快得多。同理，在用通斷法測量延時時間時，也會產生誤差。

 b、無輔助電源產品的動作指示：當繼電器的速斷出口和延時出口后，繼電器面板上的動作指示燈會保持動作記錄；在繼電器動作返回后，動作指示燈需手動復歸。
