JY-11B電壓繼電器原理及接線圖-上海上繼科技有限公司

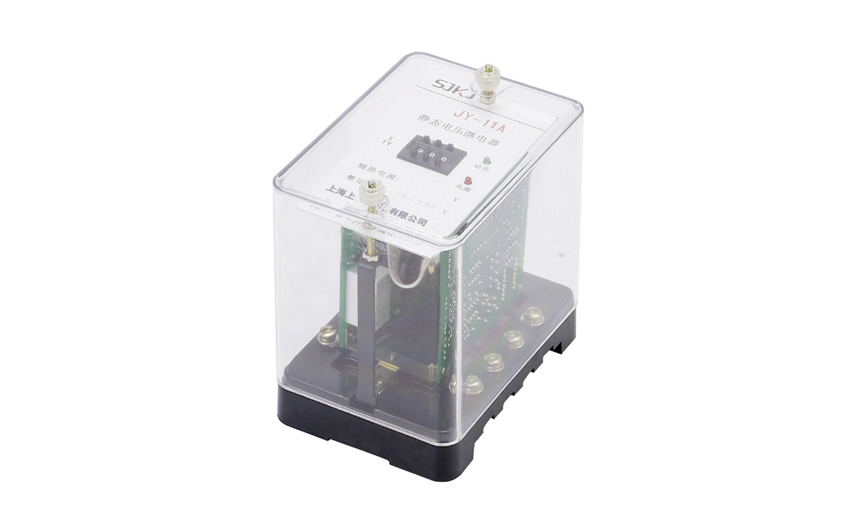

一、JY-11B電壓繼電器的說明

電壓繼電器是輸入量、特性量為電壓的量度繼電器，分為過電壓繼電器和欠電壓繼電器。前者由于電壓值增加達到整定值而動作，然后處于動后狀態；后者由于電壓值減少達到整定值而動作，然后處于釋放狀態。

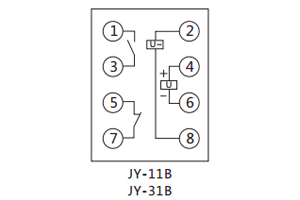

二、JY-11B電壓繼電器的接線圖

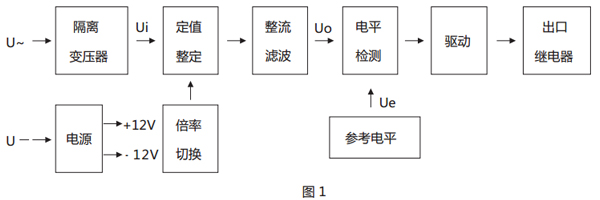

三、JY-11B電壓繼電器的原理

本繼電器為靜態型繼電器，采用進口集成電路構成；被測量的交流電壓 U~經隔離變壓器降壓后得到與被測電壓成正比的電壓Ui， 經整定后進行整流，整流后脈沖電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo，在電平檢測中Uo與直流參考電壓Ue進行比較，若直流 電壓 Uo 低于參考電壓，電平檢測器輸出正信號，驅動出口繼電器，則本繼電器處于動作狀態。反之，不論是過電壓繼電器或是低電壓繼電 器，若直流電壓 Uo 高于參考電壓Ue，電平檢測器輸出負信號，本繼電器處于不動作狀態。

四、JY-11B電壓繼電器的動作可靠性

a. 在動作電壓或返回電壓下，繼電器動作過程中的可動系統不應停滯在中間位置。

b. 當對線圈突然施加1.75倍的整定電壓激勵量時，其動合觸點應無抖動地閉合。

c. 當無外來碰撞和振動，繼電器的整定值整定在銘牌中部（或大于中部整定值）時，過電壓繼電器激勵量為整定電壓的0.6倍，繼電器的動斷觸點應可靠地閉合，動合觸點應可靠地斷開；低電壓繼電器激勵量不低于整定電壓的1.5倍，繼電器的動斷觸點應可靠地斷開，在0.6倍的整定電壓（或更低）時，繼電器的動斷觸點應可靠地閉合。

五、JY-11B電壓繼電器的介質強度

繼電器各導電電路連在一起與外露的非帶電金屬部分及外殼之間，能承受2kV（有效值）、50Hz的交流電壓歷時1min的試驗，而無絕緣擊穿或閃絡現象。
