JWY-41B電壓繼電器原理及接線圖-上海上繼科技有限公司

一、JWY-41B電壓繼電器的概述

電壓繼電器是一種電子控制器件，它具有控制系統（又稱輸入回路）和被控制系統（又稱輸出回路），通常應用于自動控制電路中，它實際上是用較小的電流去控制較大電流的一種“自動開關”。故在電路中起著自動調節、安全保護、轉換電路等作用。主要用于發電機、變壓器和輸電線的繼電保護裝置中，作為過電壓保護或低電壓閉鎖的啟動原件。

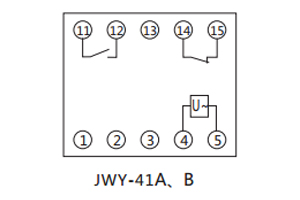

二、JWY-41B電壓繼電器的接線圖

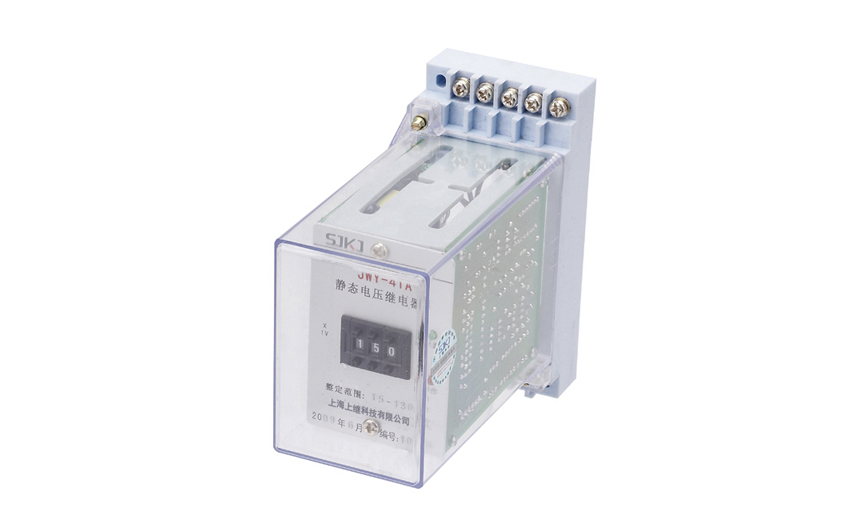

三、JWY-41B電壓繼電器的結構

電壓繼電器分為凸出式固定結構，凸出式插拔式結構，嵌入式插拔結構等，并有透明的塑料外罩，可以觀察繼電器的整定值和規格等。

電壓繼電器磁系統有兩個線圈，線圈出頭接在底座端子上，用戶可以根據需要串并聯，因而可使繼電器整定范圍變化一倍。

電壓繼電器銘牌的刻度值及額定值對于電流繼電器是線圈串聯時的電流(以A為單位)，對于電壓繼電器是線圈并聯時的電壓(以V為單位)。轉動刻度盤上的指針，以改變游絲的反作用力矩從而可以改變繼電器的動作值。

四、JWY-41B電壓繼電器的原理

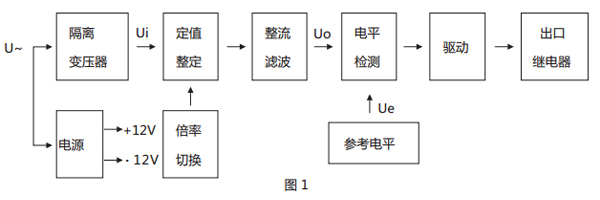

本繼電器為靜態型繼電器，采用進口集成電路構成，被測量的交流電壓U~經隔離變壓器降壓后得到與被測電壓成正比的電壓Ui，經 整定后進行整流，整流后脈沖電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo，在電平檢測中Uo與直流參考電壓 Ue 進行比較，若直流 電壓Uo低于參考電壓，電平檢測器輸出正信號，驅動出口繼電器，則本繼電器處于動作狀態。反之，不論是過電壓繼電器或是低電壓繼電器， 若直流電壓Uo高于參考電壓 Ue，電平檢測器輸出負信號，本繼電器處于不動作狀態。

五、JWY-41B電壓繼電器的動作可靠性

a. 在動作電壓或返回電壓下，繼電器動作過程中的可動系統不應停滯在中間位置。

b. 當對線圈突然施加1.75倍的整定電壓激勵量時，其動合觸點應無抖動地閉合。

c. 當無外來碰撞和振動，繼電器的整定值整定在銘牌中部（或大于中部整定值）時，過電壓繼電器激勵量為整定電壓的0.6倍，繼電器的動斷觸點應可靠地閉合，動合觸點應可靠地斷開；低電壓繼電器激勵量不低于整定電壓的1.5倍，繼電器的動斷觸點應可靠地斷開，在0.6倍的整定電壓（或更低）時，繼電器的動斷觸點應可靠地閉合。
