JY-A/3DK/220電壓繼電器參數及接線圖-上海上繼科技有限公司

一、JY-A/3DK/220無輔源電壓繼電器的介質強度

繼電器各導電電路連在一起與外露的非帶電金屬部分及外殼之間，能承受2kV（有效值）、50Hz的交流電壓歷時1min的試驗，而無絕緣擊穿或閃絡現象。

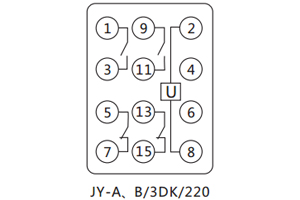

二、JY-A/3DK/220無輔源電壓繼電器的接線圖

三、JY-A/3DK/220無輔源電壓繼電器的參數

電壓整定范圍：19V-130V或40V-260V，過電壓有80-440V。

功耗：**功耗不大于5W。

動作時間：欠電壓繼電器：0.5倍整定值的動作時間不大于20mS。 過電壓繼電器：1.2倍整定值的動作時間不大于25mS。 2倍整定值的動作時間不大于20mS。

返回時間：欠電壓繼電器返回時間不大于27mS；過電壓繼電器返回時間不大于27mS。

返回系數：欠電壓繼電器返回系數1.04~1.08,過電壓繼電器的返回系數0.93~0.97。

整定誤差：額定值在19V至**值范圍內，整定誤差不大于2%；在極限溫度下，19V以上任一整定值的誤差不大于3%。

觸點容量：繼電器輸出電路的觸點能斷開電壓不大于250V，時間常數為5±0.75mS的直流有感負荷電路為50W，電壓不大于 250V的交流電路（功率因數COSΦ為0.4±0.1）為250VA。繼電器觸點可長期接通5A。

電壽命：不低于106次。

機械壽命：不低于106次。

介質強度：繼電器各導電端子連在一起，對外露非電帶金屬部分或外殼之間能承受2000V(有效值)，50Hz的交流電壓歷時1分 鐘試驗而無絕緣擊穿或飛弧現象。

絕緣電阻：繼電器各導電端子連在一起，對外露非帶電金屬部分或外殼之間，用開路電壓為500V的兆歐表測量其絕緣電阻不 小于300MΩ。 工作環境條件：溫度-10℃~+50℃，相對濕度不大于90%，海拔高度不大于2000M。

抗干擾性能：繼電器的抗干擾負荷DL478-92《靜態繼電保護及安全自動裝置通用技術條件》 。

四、JY-A/3DK/220無輔源電壓繼電器的調試方法

1. 繼電器在使用前應檢查有無在運輸中產生的損壞，即將繼電器整定在第一整定點上，用手將可動系統往磁極方向轉動，然后放開，可動系統應當轉回到原來位置，直到止擋。

2. 繼電器重新調整時，必須保證：

a. 可動系統的軸向活動量在0.15～0.25mm之間；

b. 動片和磁極間的氣隙應均勻，在任何動作情況下，動片和磁極不應相碰；

c. 在動作過程中，可動系統不得停滯在中間位置；

d. 當指針由第一刻度旋向**刻度時，游絲各圈不得相碰；

e. 當觸點在打開位置時，動靜觸點間總氣隙不小于1.5mm；

f. 靜觸點片和限制片間的間隙為0.1mm～0.3mm。

3. 繼電器最小整定值的調整，主要是改變游絲的反作用力的大小，**整定值的調整主要是改變動片和磁極間的氣隙等。

五、JY-A/3DK/220無輔源電壓繼電器的過載能力

當繼電器的線圈并聯時，在最小整定值處，使電壓均勻地自1.05倍整定電壓升至2.2倍整定電壓時，繼電器動合觸點不應有不能工作的抖動。
