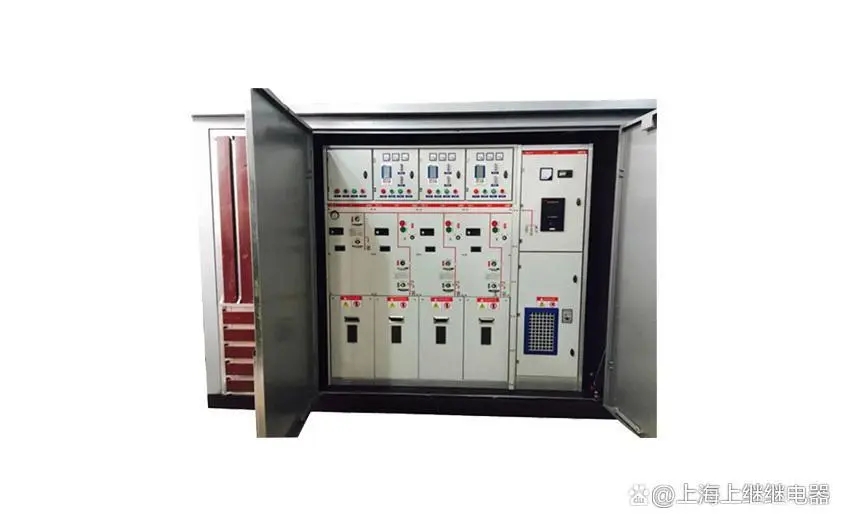

環網柜及電纜分支箱施工方法-上海上繼科技有限公司

一、環網柜根底的施工辦法：

1.施工工序：

○1放線定位——○2基坑開挖——○3墊層施工——○4底板模板施工——○5底板澆筑——○6墻板模板施工——○7墻板混凝土澆筑——○7模板拆除——○8抹灰——○9現場整理

2.施工辦法：

1）在施工前首先要充分熟悉圖紙，在此根底之上由放線員根椐施工圖在圖上指定方位進行根底方位的定位放線；完結后由質檢員時行自檢。

2）在方位定位以后，由施工員按排（人工挖土時）普工，按現場放線方位時行基坑開挖，開挖完結后由質量員進行自檢，在自檢合格的前提下，請監理工程師到現場檢驗。開挖時要注意下列幾點：

a、操作人員之間的間距，并不得面對面進行操作，以防間距過小在揮鍬時發生互相傷害事端。

b、開挖時要按交底要求將棄土放置到盡可能離坑邊較遠或指定方位，如基坑較深的，要充分考慮放坡系數，以防重力壓垮側壁發生塌方事端。

c、在挖土要到距圖紙標高位100mm時，要注意不得超挖，余下部分的泥土用小鏟鏟除，以利于坑底的成型和保持坑底的強度。

3）在基坑施工完結后，由模具工進場按圖紙要求制墊層混凝土模板，完結后有鋼筋的由鋼筋工進行配筋，要模板施工過程中要注意模板制造時的機械作業安全、用電安全等。

4）在模板施工完結并檢驗后，進行墊層混凝土澆筑的施工，這此過程中，應先澆水濕潤模板，由于本工程的混凝土板較薄（200mm）且為素混凝土，故可直接一次成型，在成型后，運用棒式轟動器沿模板中心呈“棉花型”轟動并向底板邊際拖動完結施工。

5）在底板墊層完結后，進行墻板模板的施工，辦法同底板模板施工。

6）墻板混凝土施工辦法略同于底板混凝土施工。

7）墻板混凝土澆筑完結后，在滿意強度要求的前提下，進行模板拆除，并將澆筑時的流淌和殘渣整理潔凈。

8）按圖紙要求的配比，進行砂漿的拌和，在整理潔凈后的坑壁上，進行抹灰，要注意抹灰的質量。

9）施工完結后，對施工現場進行整理，力求做到“工完、料盡、場地清”。

二、電纜分支箱根底的施工辦法：

1、施工工序：

○1放線定位——○2基坑開挖——○3墊層施工——○4墻體砌筑——○5壓頂圈梁模板施工——○6圈梁澆筑——○7抹灰——○8現場整理

2、施工辦法：

1）~3）同環網柜根底施工；

4）在墊層施工完結并達到必定強度后，用水將墊層外表的泥砂沖洗潔凈，略干后，用墨線在墊層上按圖將墻體方位彈出，然后進行砌體砌筑作業，作業前應先用水濕潤磚塊，再行運用。

5）~6）在墻體砌筑到圖紙標高時，用砂漿將面層磚縫勾勒灌滿，以避免圈梁施工時發生漏漿，進行圈梁的模板制造和安裝作業，同時由鋼筋工進行配筋，經檢查后，即可進行圈梁澆筑作業，施工辦法同環網柜墻體混凝土施工。此項作業完結后應對墻外側的土方進行回填并進行夯實。

7）按圖紙要求的配比，進行砂漿的拌和，在整理潔凈后的坑壁上，進行抹灰，要注意抹灰的質量。

8）施工完結后，對施工現場進行整理，力求做到“工完、料盡、場地清”。
