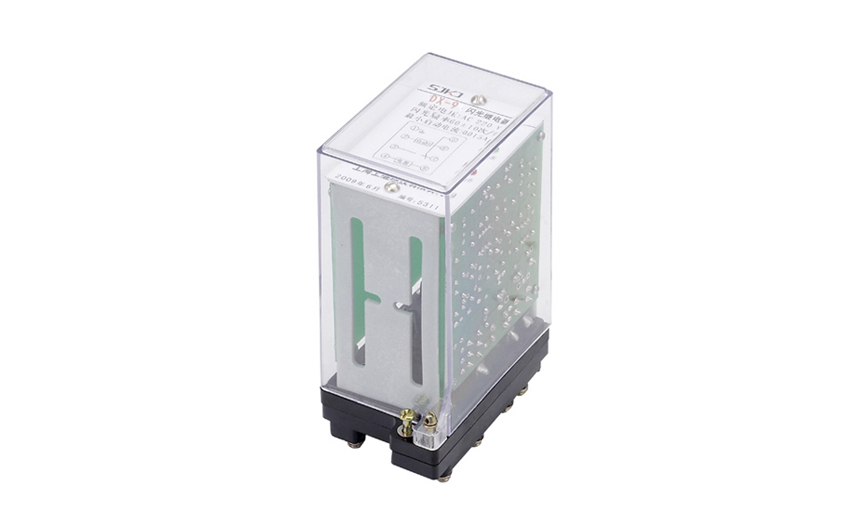

DX-9閃光信號繼電器技術數據及接線圖-上海上繼科技有限公司

一、DX-9閃光信號繼電器的應用范圍

DX-9閃光繼電器用于信號回路，當電源接通后，觸點可周期性地接通和斷開，從而使受控的燈光信號發出閃光。

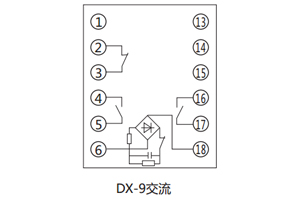

二、DX-9閃光信號繼電器的接線圖

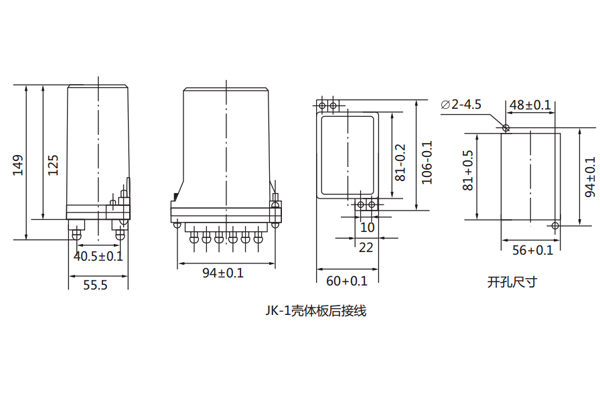

三、DX-9閃光信號繼電器的開孔尺寸

四、DX-9閃光信號繼電器的技術數據

●額定值：直流220V、110V、48V、24V； 交流220V；50Hz。

●觸點形式：二組動合、一組動斷。

●動作值：不大于80％額定值。

●閃光頻率：每分鐘40~80次。

●功率消耗：直流不大于5W；交流不大于12VA。

●觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。

●介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓，歷時1分鐘試驗，而無絕緣擊穿或閃絡現象。
