DZZ-18組合中間繼電器的特點介紹及技術參數-上海上繼科技有限公司

一、DZZ-18組合中間繼電器是DZZ-10系列組合中間繼電器之一。廣泛用于電力系統二次回路，還能在工業自動化控制回路中作輔助中間電器。該繼電器因?yàn)轶w積小，所以對安裝地位緊張有限的場合特別適用。而且它對用戶既提供工業級繼電器的屏面經濟性，還提供保護級繼電器的質量，可靠性和中等（跳閘）容量的能力。它的線圈激勵為直流。它可通過罩殼上的小孔撥動銜鐵以試驗觸點動作情況。

二、DZZ-18組合中間繼電器由電壓系統和接觸系統兩部分組成。當線圈通電時，通過鐵芯產生磁場，吸合吸片帶動觸點轉換。該繼電器為延時返回中間繼電器。繼電器外殼采用引進的Combilflex凸出式模數化插入結構。

三、DZZ-18組合中間繼電器的技術數據：

1動作值:<70%額定電壓。

2返回值: >5%額定電壓。

3動作時間:DZZ-11~17延時返回時間不小于0.8s。

4功耗:不大于1.6W。

5觸點能力與RXMA1型相同。

6絕線耐壓:50Hz、1min、2?。

7沖擊電壓: 5kV。

8該繼電器能承受5-15Hz中等震級的地震波)中擊。

9額定電壓及線圈阻值。

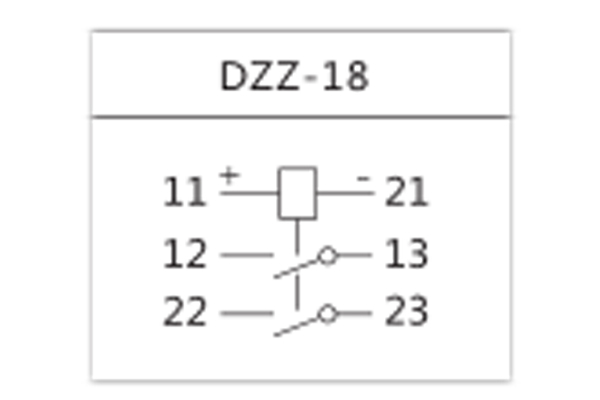

10繼電器觸點形式為

上海上繼科技有限公司（專注電力保護繼電器生產廠家）銷售熱線：021-57233089  QQ：1932551438

{以上內容僅供參考，上海上繼科技有限公司有最終解釋權}
