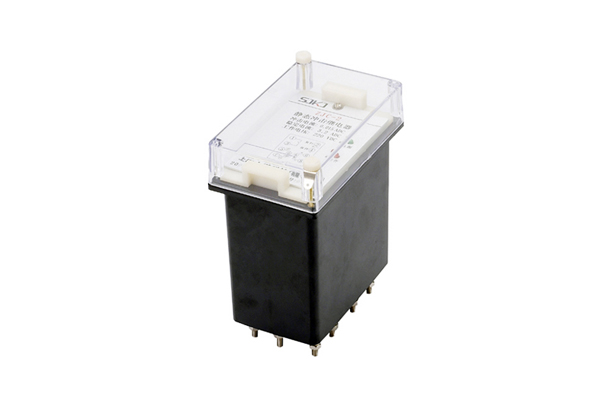

ZJC-2靜態沖擊繼電器的說明書-上海上繼科技有限公司

一、概述:
 ZJC系列靜態沖擊繼電器在輸配電線路中應用于直流操作的保護與控制中作為集中信號裝置的主要元件，也可以用于特殊信號設備中。
二、型號分類及工作原理：
 1、型號命名及其含義
輔助電源：DC48V 、110V 、220V；AC100~127V 、220V 結構類型：2、代替JC-2 型嵌入式插撥結構3、代替ZC-23/A 型凸出式插撥結構
 2、工作原理
繼電器由變流取樣、執行、保持或延時自動復歸等部分組成(見圖1)，裝有二只發光二極管，監視電源和執行狀況。當加入電源或復歸后需經1~2s時間充電，準備好下一次工作，一旦啟動回路中有信號輸入，電流脈沖信號經變流取樣后，使執行部分工作并輸出信號，經保持或延時復歸部分延時后可實現保持或延時自動復歸、手動復歸等功能。
沖擊脈沖輸入信號輸出電源
 3、設計特點
既可啟動普通白熾燈，也可啟動LED型節能信號燈，可自動復歸，也可手動復歸，可正電源復歸，也可負電源復歸，可通電復歸，也可斷電復歸，外部接線與老型號產品基本相同，減少了現場安裝工作量，是目前電力系統中理想的更新換代產品。

三、技術指標及注意事項：
 1、最小沖擊動作直流電流：0.015A；施加90%額定的最小沖擊動作電流,裝置應能可靠動作,在 -10℃~＋50℃溫度下，沖擊動作電流不大于0.015A。
 2、**沖擊穩定直流電流：3.20A。
 3、功率消耗：
 a、工作回路功率消耗：DC48V時≤1.5W；DC110V時≤3W；DC220V時≤5.5W。
 b、啟動回路功率消耗：沖擊直流電流為3.2A≤1.5W時。

 4、在一般情況下，繼電器處于自動復歸狀態，繼電器動作后保持5~10s自動復歸；需要保持時，將保持端與電源負端連接，手動復歸時，將復歸端與電源正端或負端接通一下，勿閉鎖。
 注意：ZJC-3型功能和外部接線同ZC-23/A型，有斷電復歸功能，但無自動復歸功能，若需此功能，訂貨時需注明；另如對最小沖擊電流、自動復歸時間等有特殊要求也需注明。
