SSJ8-11時間繼電器的相關參數及接線圖-上海上繼科技有限公司

發表時間：2019-04-01 16:24　瀏覽次數：823　〖返回〗

分享到：

主要技術參數：

1、延時范圍

A：0.04~9.99s級差為0.01s

B：0.1~99.9s級差為0.1s

C：1~999s級差為1s

D：1~999m級差為1m

E：1~999H極差為1H

2、延時一致性在基準條件下：

A、延時整定為0.04s~0.99s時，一致性不大于3ms；

B、延時整定大于或等于1s時，一致性不大于（0.1％整定值+3ms）；

3、延時整定誤差在基準條件下，平均誤差不大于（0.1％整定值±3ms）。

4、返回時間：繼電器返回時間不大于25ms。

5、功耗：在額定電壓下，繼電器功率消耗不大于10W。

6、觸點性能：在電壓不超過250V，電流不超過1A，時間常數為5ms±0.75ms的直流電路中，斷開容量為30w；在電壓不超過250v，電流不超過5A，功率因數為COSφ=0.4±0.1的交流電路中,斷開容量為250VA。繼電器的電壽命為104次。

7.介質強度：

繼電器各導電路對外露的非帶電金屬部分及外殼之間，應能承受2kV（有效值）, 50Hz的交流試驗電壓，歷時1min的試驗，應無絕緣擊穿或閃絡現象。

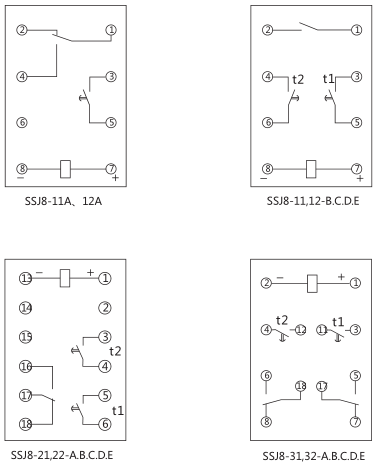

內部接線及外引線接線圖：

接線圖
