SSJ-31A靜態時間繼電器的技術要求及開孔尺寸-上海上繼科技有限公司

發表時間：2019-03-29 08:15　瀏覽次數：669　〖返回〗

分享到：

一、技術要求：

1、延時準確度：

a、延時整定值的平均誤差：在基準條件下，繼電器延時整定值平均誤差絕對值不大于整定值的0.1％+3ms；平均誤差=（5次測量平均值-整定值）/整定值X100％。

b、延時一致性：在基準條件下，繼電器延時一致性不大于整定值的（3-10ms）。

c、在-10~50℃的溫度下，任一延時整定值的平均誤差（包含一致性）的絕對值不大于整定值的0.0％+5ms。

2、工作電壓：動作電壓不大于額定電壓的70％時，繼電器應可靠工作。

3、繼電器的返回時間，切斷電器電源，出口觸點返回至起始位置的時間，對于使用直流電源工作的品種，應不大于25ms。

4、繼電器的返回電壓：降低繼電器電壓不小于額定電壓的10％時，繼電器觸點應可靠返回。

5、功率消耗：DC48V，不大于2W；

DC110V或AC100V~127V，不大于4.5W（6.5VA）

DC或AC220V，不大于8.1W（13VA）

6、熱性能要求：本系列繼電器可長期通電工作，當環境溫度為50℃時，可長期承受1.1倍額定電壓值。

7、電源工作特性：電源緩緩升降、突然通/斷電或通過抖動觸點供電，繼電器能夠正常工作，并且無零秒出口及瞬動出口現象

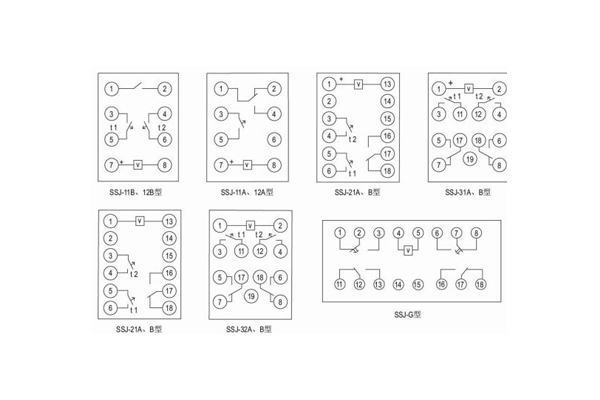

接線圖

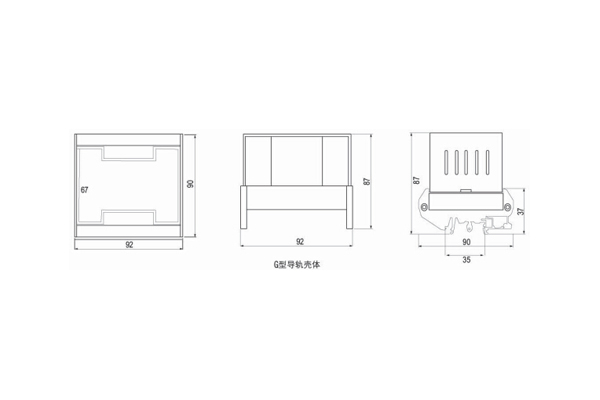

二、外形及開孔尺寸：

開孔尺寸
