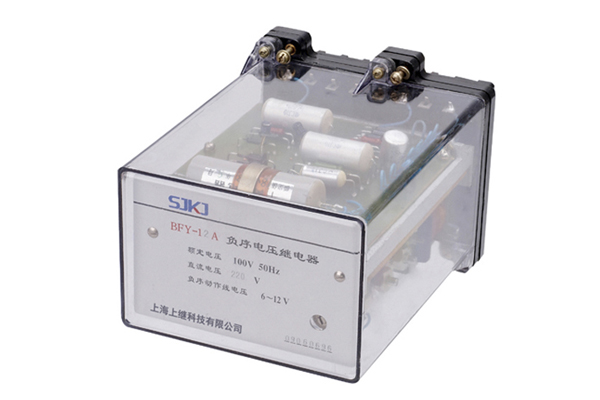

電壓繼電器

電壓繼電器是一種電子控制器件，它具有輸入回路和被又稱輸出回路，通常應用于自動控制電路中，它實際上是用較小的電流去控制較大電流的一種“自動開關”。故在電路中起著自動調節、安全保護、轉換電路等作用。主要用于發電機、變壓器和輸電線的繼電保護裝置中，作為過電壓保護或低電壓閉鎖的啟動原件

二、工作原理

繼電器線圈只有兩個頭，加上額定電壓后線圈流過額定電流，產生的電磁力就克服彈簧力，通過電磁機構使常開觸點閉合、常閉觸點斷開。

電磁式電壓繼電器的動作：對于過電流(壓)繼電器，電流(壓)升至整定值或大于整定值時，繼電器就動作，動合觸點閉合，動斷觸點斷開。

當電流(壓)降低到0.8倍整定值時，繼電器就返回，動合觸點斷開，動斷觸點閉合，對于低電壓繼電器，當電壓降低到整定電壓時，繼電器就動作，動合觸點斷開，動斷觸點閉合。

三、接線方式

電壓繼電器的觸點通常不止一個。根據需要觸點既可以接在主回路中，也可以接在控制回路中。繼電器線圈電壓通常或者是0，或者是加上額定電壓即設定值。不是達到設定值就動作，而是用某種方法，按鈕、單片機、PLC等，給它加上額定電壓即設定值就運作。

由于某種原因電源電壓降低過多或暫時停電時，電動機即自動與電源斷開；當電源電壓恢復時，如不重按起動按鈕，則電動機不能自行起動。

如果不是采用繼電器控制，而是直接用閘刀開關進行手動控制，由于在停電時未及時拉開開關，當電源電壓恢復時，電動機即自行起動，可能造成事故。

電壓繼電器的觸點通常不止一個。根據需要觸點既可以接在主回路中，也可以接在控制回路中。繼電器線圈電壓通常或者是0，或者是加上額定電壓即設定值。不是達到設定值就動作，而是用某種方法，按鈕、單片機、PLC等，給它加上額定電壓即設定值就運作。

四、電壓繼電器的特點與應用場合。

電壓繼電器是一種常用的電磁式繼電器，電壓繼電器用于電力拖動系統的電壓保護和控制。

電壓繼電器的線圈并聯接入主電路，感測主電路的線路電壓；觸點接于控制電路，為執行元件。

按吸合電壓的大小，電壓繼電器可分為過電壓繼電器和欠電壓繼電器。

過電壓繼電器(FV)用于線路的過電壓保護，其吸合整定值為被保護線路額定電1.05～1.2倍。當被保護的線路電壓正常時，銜鐵不動作；當被保護線路的電壓高于額定值，達到過電壓繼電器的整定值時，銜鐵吸合，觸點機構動作，控制電路失電，控制接觸器及時分?jǐn)啾槐Ｗo電路。

欠電壓繼電器(KV)用于線路的欠電壓保護，其釋放整定值為線路額定電壓的0.1～0.6倍。當被保護線路電壓正常時，銜鐵可靠吸合；當被保護線路電壓降至欠電壓繼電器的釋放整定值時，銜鐵釋放，觸點機構復位，控制接觸器及時分?jǐn)啾槐Ｗo電路。零電壓繼電器是當電路電壓降低到5％～25％UN時釋放，對電路實現零電壓保護。用于線路的失壓保護。
