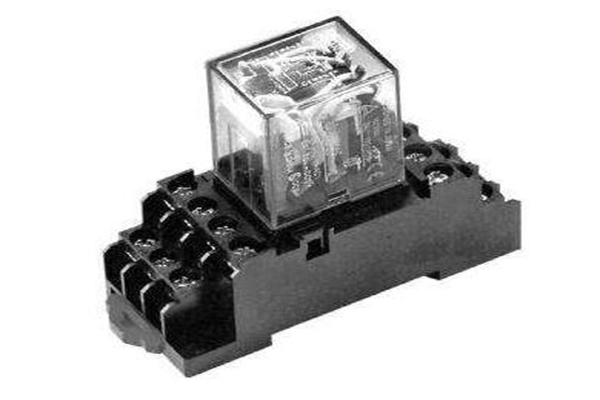

繼電器的定義

繼電器就是當輸入量（或激勵量）滿足某些規定的條件是能在一個或多個電器輸出電路中產生躍變的一種器件。

繼電器的繼電特性

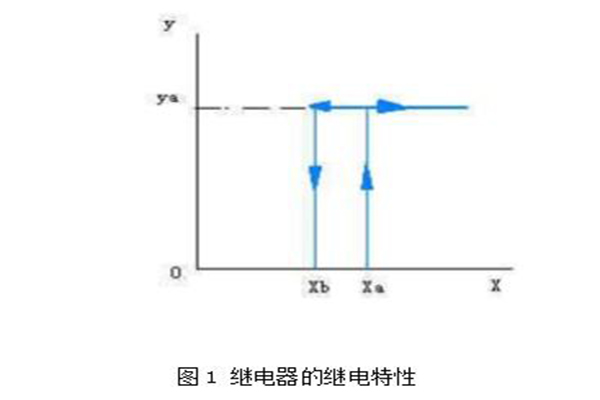

繼電器輸出入量和輸出量之間在整個變化過程中的相互關系成為繼電器的繼電特征或控制特征。用x表示輸入回路量，y表示輸出回路的輸出量，如圖1所示。當輸出量x 連續變化到一定量xa時，輸出量y發生躍變，有0增加到ya值，則是輸入量繼續增加，是輸出保持不變。相反，當減少到xb是，y又突然由ya減少到0.xa被稱為繼電器的動作值，xb被稱為繼電器的釋放值，ya即是繼電器的負載。

繼電器的主要分類

1）電磁繼電器：利用輸入電路內電路在電磁鐵鐵芯繼電器與銜鐵間產生的吸力作用而工作的一種電氣繼電器。

2）固體繼電器：指電子元件履行其功能而無機械運動構件的，輸入和輸出隔離的一種繼電器。

3）溫度繼電器：當外界溫度達到給定值時而動作的繼電器。

4）舌簧繼電器：利用密封在管內，具有觸電簧片和銜鐵磁路雙重作用的舌簧動作來開，閉或轉換線路的繼電器

5）時間繼電器：當加上或除去輸入信號時，輸出部分需延時或限時到規定時間才閉合或斷開其被控線路繼電器。

6）高頻繼電器：用于切換高頻，射頻線路而具有最小損耗的繼電器。

7）極化繼電器：有極化磁場與控制電流通過控制線圈所產生的磁場綜合作用而動作的繼電器。繼電器的動作方向取決于控制線圈中流過的的電流方向。

8）其他類型的繼電器：如光繼電器，聲繼電器，熱繼電器，儀表式繼電器，霍爾效應繼電器，差動繼電器等。

繼電器的主要作用

繼電器是具有隔離功能的自動開關元件，廣泛應用于遙控、遙測、繼電器通訊、自動控制、機電一體化及電力電子設備中，是最重要的控制元件之一。

繼電器一般都有能反映一定輸入變量（如電流、電壓、功率、阻抗、頻率、溫度、壓力、速度、光等）的感應機構（輸入部分）；有能對被控電路實現“通”、“斷”控制的執行機構（輸出部分）；在繼電器的輸入部分和輸出部分之間，還有對輸入量進行耦合隔離，功能處理和對輸出部分進行驅動的中間機構（驅動部分）。

作為控制元件，概括起來，繼電器有如下幾種作用：

1）擴大控制范圍：例如，多觸點繼電器控制信號達到某一定值時，可以按觸點組的不同形式，同時換接、開斷、接通多路電路。

2）放大：例如，靈敏型繼電器、中間繼電器等，用一個很微小的控制量，可以控制很大功率的電路。

3）綜合信號：例如，當多個控制信號按規定的形式輸入多繞組繼電器時，經過比較綜合，達到預定的控制效果。

4）自動、遙控、監測：例如，自動裝置上的繼電器與其他電器一起，可以組成程序控制線路，從而實現自動化運行。

國內繼電器的命名方式

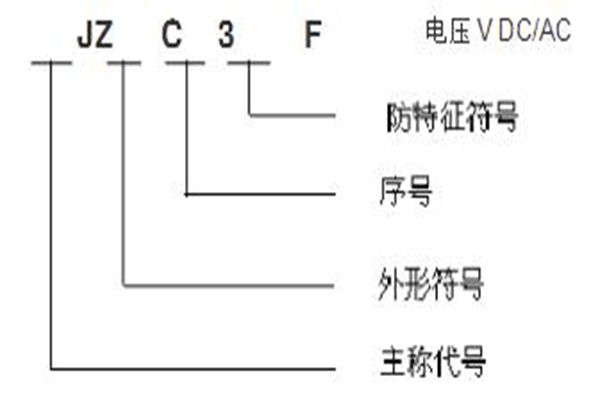

國內繼電器的型號一般由主稱代號、外形符號、短劃線、序號和防特征符號組成。

國內繼電器的規格號由型號和規格序號二部分組成。型號與規格序號之間用斜線分隔，規格序號不能單獨使用。

國內繼電器的規格序號，須根據形成其系列的主要特征（線圈額定電壓、安裝方式、引出端形式或觸點組數等）進行編制。

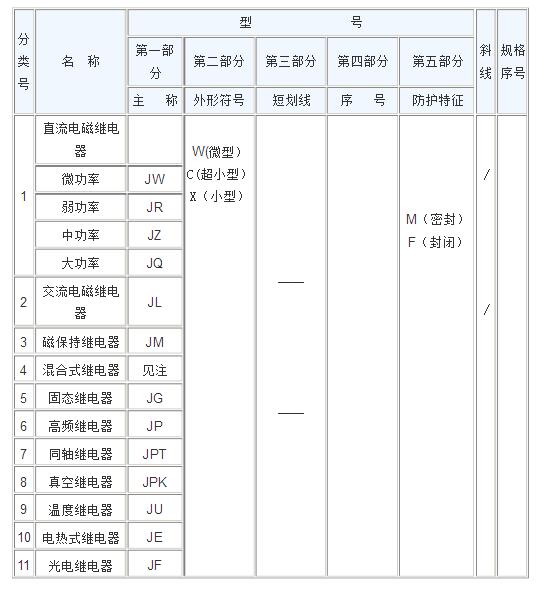

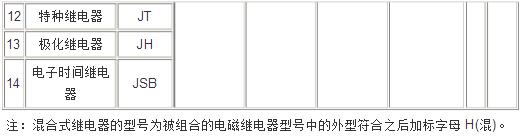

國內各類繼電器的型號和規格號組成如表5所示：

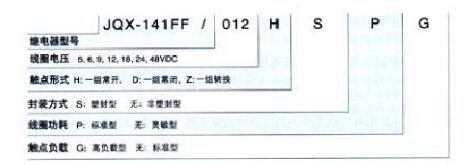

國內繼電器產品詳細標志，典型如下：

一般國產繼電器的型號命名由四部分組成：第一部分+第二部分+第三部分+第四部分。

繼電器型號第一部分用字母表示繼電器的主稱類型。

JR——小功率繼電器

JZ——中功率繼電器

JQ——大功率繼電器

JC——磁電式繼電器

JU——熱繼電器或溫度繼電度

JT——特種繼電器

JM——脈沖繼電器

JS——時間繼電器

JAG——干簧式繼電器

繼電器型號第二部分用字母表示繼電器的形 狀特征。

W——微型

X——小型

C——超小型

繼電器型號第三部分用數字表示產品序號。

用數字表示產品序號

繼電器型號第四部分用字母表示防護特征。

F——封閉式

M——密封式

例如：JRX-13F（封閉式小功率小型繼電器）。

JR——小功率繼電器

X——小型

13——序號
