電磁繼電器是一種電子控制器件，它具有控制系統和被控制系統，通常應用于自動控制電路中，它實際上是用較小的電流、較低的電壓去控制較大電流、較高的電壓的一種“自動開關”。故在電路中起著自動調節、安全保護、轉換電路等作用。

電磁繼電器的分類

電磁繼電器主要包括直流電磁繼電器，交流電磁繼電器和固態繼電器，具體介紹如下：

(1)直流電磁繼電器：輸入電路中的控制電流為直流電流的電磁繼電器。

(2)交流電磁繼電器：輸入電路中的控制電流為交流電流的電磁繼電器，主要用在工業電器中。

(3)固態繼電器：輸入、輸出功能由電子元件完成而無機械運動部件的一種繼電器。

電磁繼電器的結構及工作原理

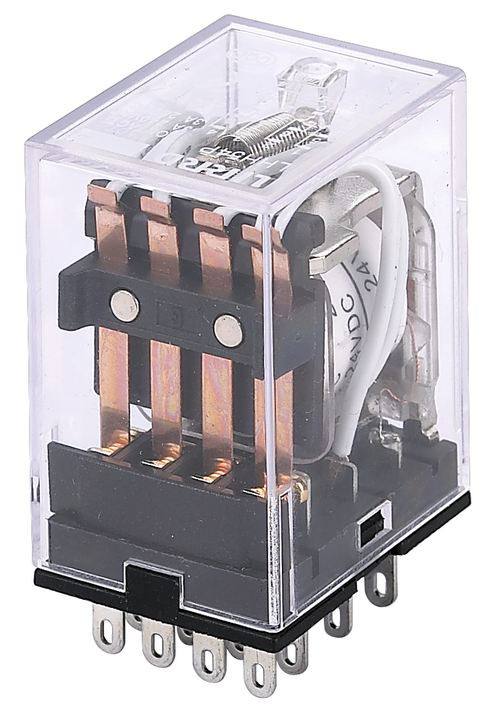

電磁繼電器一般由鐵芯、線圈、銜鐵、觸點簧片等組成。只要在線圈兩端加上一定的電壓，線圈中就會流過一定的電流，從而產生電磁效應。銜鐵就會在電磁力吸引的作用下克服彈簧片的應力吸向鐵芯。從而帶動銜鐵的動觸點與靜觸點吸合。當線圈斷電后，電磁吸力也隨之消失，銜鐵就會在彈簧片的應力作用下返回原來的位置，使動觸點與原來的靜觸點斷開。繼電器通過吸合、釋放，達到了接通或切斷電路的目的。
