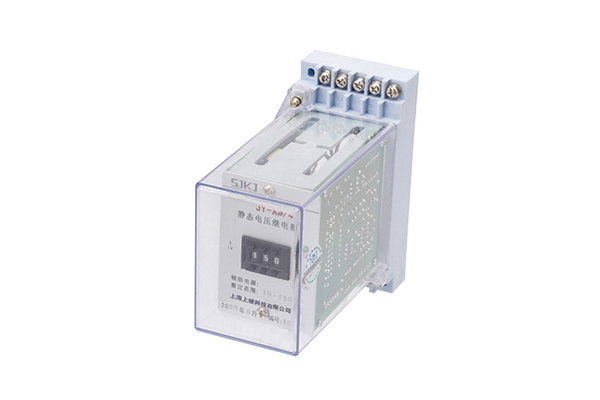

JY-AS/4/210集成電路電壓繼電器-上海上繼科技有限公司

一、JY-AS/4/210集成電路電壓繼電器整定方法和使用

本繼電器采用數字撥盤整定，三位數字從左到右分別為百位、十位、個位，三位數字即為整定的電壓。列如：三位數字是220，即為220V。由于本系列繼電器采用開關電源，所以輔助電源無須考慮極性，只要電壓符合即可，被測電壓無須考慮串、并接法，只要按接線圖接入即可。

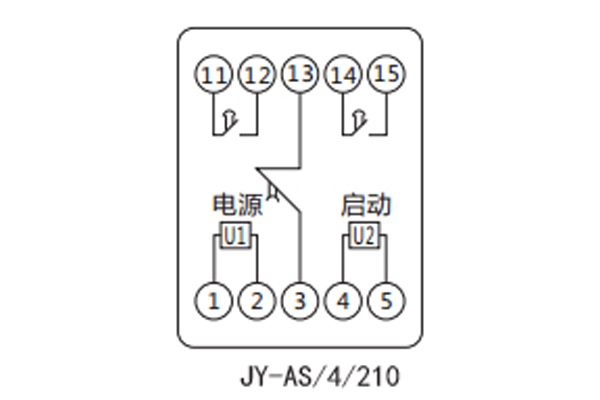

二、JY-AS/4/210集成電路電壓繼電器接線圖

三、JY-AS/4/210集成電路電壓繼電器技術參數

1.電壓整定范圍10V~399V，其它整定范圍可按用戶要求定做。

2.輔助電源AC/DC220V、110V、48V

3.功耗交流回路功耗小于2VA（**整定電壓值時)；直流回路功耗小于3W（出口繼電器動作后)。

4.直流輔助電源允許變換范圍0.8~1.15倍額定電壓。

5.動作時間欠電壓繼電器：0.5倍整定值的動作時間不大于20mS。

過電壓繼電器：1.2倍整定值的動作時間不大于25mS。

2倍整定值的動作時間不大于20mS。

6.返回時間欠電壓繼電器返回時間不大于27mS；過電壓繼電器返回時間不大于27mS。

7.返回系數欠電壓繼電器返回系數1.04~1.08,過電壓繼電器的返回系數0.93~0.97。

8.整定誤差額定值在10V至**值范圍內，整定誤差不大于2%；在極限溫度下，10V以上任一整定值的誤差不大于3%，在輔助電源極限變化范圍內，10V以上任一整定值的誤差不大于3%。

7.觸點容量   繼電器輸出電路的觸點能斷開電壓不大于250V，時間常數為5±0.75mS的直流有感負荷電路為50W，電壓不大于250V的交流電路（功率因數COSΦ為0.4±0.1）為250VA。繼器觸點可長期接通5A。

8.電壽命不低于105次。

9.機械壽命不低于106次。

10.介質強度繼電器各導電端子連在一起，對外露非電帶金屬部分或外殼之間能承受2000V(有效值)，50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或飛弧現象。

11.絕緣電阻繼電器各導電端子連在一起，對外露非帶電金屬部分或外殼之間，用開路電壓為500V的兆歐表測量其絕緣電阻不小于300MΩ。

12.工作環境條件溫度-10℃~+50℃，相對濕度不大于90%，海拔高度不大于2000M。

13.抗干擾性能繼電器的抗干擾負荷DL478-92《靜態繼電保護及安全自動裝置通用技術條件》。
