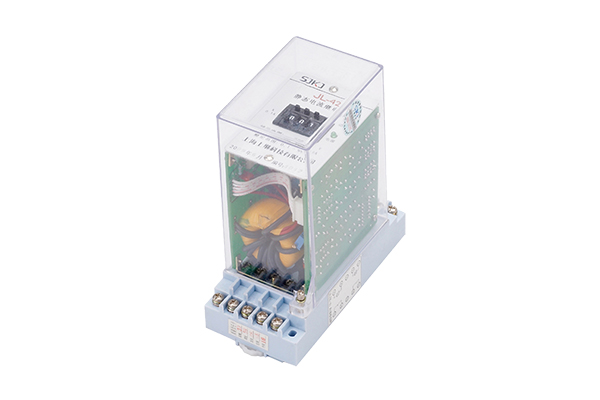

JL-42靜態電流繼電器-上海上繼科技有限公司

一、JL-42靜態電流繼電器工作原理

JL-42繼電器原理框圖見圖1。

2、本繼電器為靜態型繼電器,采用進口集成電路構成。被測量的交流電流I~經隔高變流器后,在其次級得到與被測、電流成正比的電壓Ui。經定值整定后進行整流,整流后的脈沖電壓經濾波器濾波,得到與Ui成正比的直流電壓Uo。在電平檢i測中Uo與直流參考電壓Ue進行比較,若直流電壓Uo低了參考電壓,電平檢測器輸出正信號,驅動出口繼電器,繼電器處前作狀態,反之,若直流電壓uo高于參考電壓Ue,電平檢1測器輸出負信號,本繼電器處于不動作狀態。

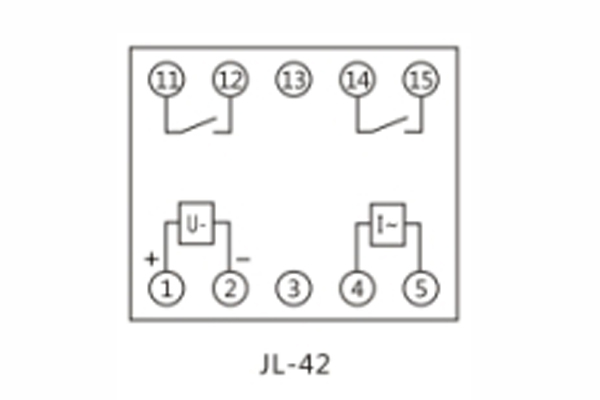

二、JL-42靜態電流繼電器內部接線及外引接線圖(正視圖）

三、JL-42靜態電流繼電器主要技術參數

1、功率消耗

a、交流回路功耗：小于0.5VA(交流額定值5A時)

b、直流回路功耗：見表2

2、整定誤差

a、在整定值范圍內,整定平均誤差的絕對值不大于3%;平均誤差=(5次測量平均信一整定值)整定值x100%。

b、在基準條件下,同一整定值上測量的5次動作值的**信和最小值應不大于4%。

c、在一10°C~50°C的溫度下,任一整定點誤差的絕對信應不大于整定值的5%。

d、在輔助電壓80~110%變化范圍內,任一整定值整定誤差的絕對值應不大于4%。

3、動作時間

1.1倍整定值的動作時間不大于30ms;2倍整定值的動作時間不大于20ms。

4、返回系數:0.90~0.95。

5、返回時間:不大于27ms。
