JX-13信號繼電器-上海上繼科技有限公司

一、JX-13信號繼電器應用范圍

JX-13信號繼電器應用于直流操作保護線路中，作為信號指示器用。繼電器由電流或電壓動作，燈光信號、磁保持，手復歸或電復歸，可靠性好。

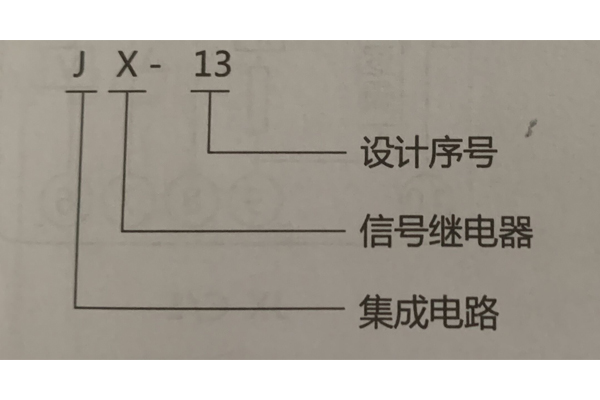

二、JX-13信號繼電器型號含義

例：輔助直流工作電壓為110V，額定電流為0.5A的信號繼電器訂貨代號為：JX-13-0.5A-DC110V。

1.繼電器觸點形式

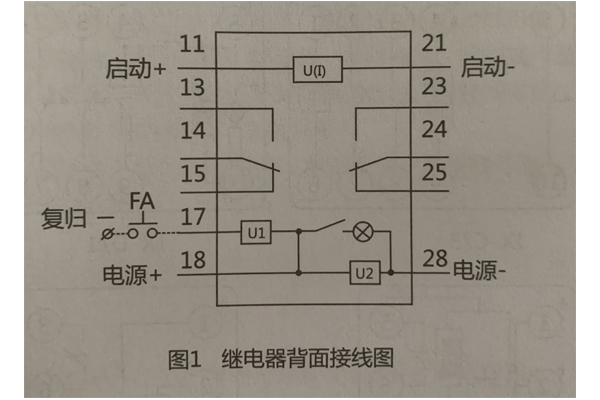

繼電器提供二付轉換觸點。燈光信號，磁保持，手動和電動復歸。繼電器背面接線圖見圖1。

三、JX-13信號繼電器技術參數

1電壓型繼電器

a)額定直流電壓：12V，24V，48V，110V，220V。

b)輔助直流工作電壓：48V，110V，220V。

1.1繼電器動作值不大于70%額定值。

2電流型繼電器

a)通用型：動作電流0.01A~2A通用。

b)額定型：額定型電流0.01A，0.025A，0.05A，0.075A，0.1A，0.25A，0.5A，0.75A，1A，2A，4A。

c)輔助直流工作電壓：48V，110V，220V。

2.1繼電器動作電流不大于90%額定值，對0.01A~1A規格的繼電器，**允許電流2A，對4A規格的繼電器，**允許電流5A， 在**電流時，繼電器的啟動回路壓降不超過2V。

3動作時間  繼電器動作時間不大于15ms。

4功率消耗

繼電器直流回路功率消耗：

220V：動作前不大于2W，動作時（信號消失時）功率消耗不大于7.5W。動作后（保持時）功率消耗不大于4W；

110V：動作前不大于1.5W，動作時（信號消失時）功率消耗不大于5W。動作后（保持時）功率消耗不大于2.5W；

48V：動作前不大于0.5W，動作時（信號消失時）功率消耗不大于3.5W。動作后（保持時）功率消耗不大于1.5W；

啟動回路功耗：對電壓型繼電器不大于2W，對電流型繼電器在額定電流下，啟動回路壓降不超過1.7V。

5觸點斷開容量

a)直流電路：在電流不大于2A，電壓不大于250V的條件下，對外輸出觸點能斷開時間常數為5ms±0.75ms的直流有感負荷30W。

b)交流電路：在電流不大于1A，電壓不大于250V的條件下，對外輸出觸點能斷開功率因數cosφ0.4±0.1的電路的負荷250VA。

6介質強度

繼電器各導電電路對外露非帶電金屬部分及外殼之間，輸入電路對觸點之間，應能承受2kV（有效值），50Hz的交流試驗電壓，歷時 1min試驗，而無絕緣擊穿及閃絡現象。

7工作條件

a)使用地點不允許有爆炸危險的介質，周圍介質中不含有腐蝕金屬和破壞絕緣的氣體及導電介質，不允許充滿水蒸氣和有較嚴重的 霉菌存在；

b)使用地點不允許有較強的振動和沖擊；

c)使用地點應具有防御雨、雪、風、沙的設施；

d)使用地點不允許超過1.5mT的外磁感應強度。

8電氣抗干擾  繼電器應符合GB7261和GB6261《靜態繼電器及保護裝置的電氣抗干擾試驗》。
