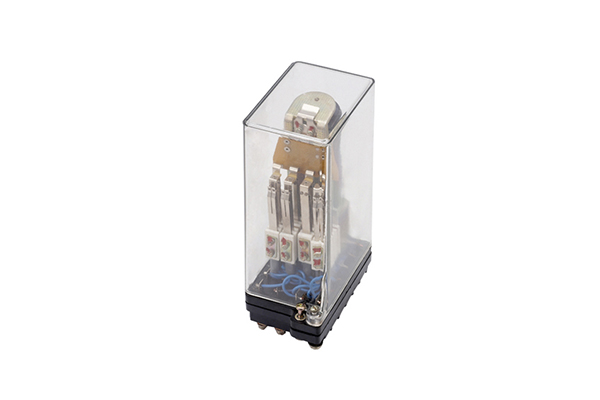

DZ-700/14000中間繼電器產品圖片及工作原理-上海上繼科技有限公司

一、DZ-700/14000中間繼電器的工作原理

DZ-700/14000中間繼電器做為一種輔助繼電器，用于直接操作的各種保護和自動控制裝置中，以增加觸點的數量及容量。

二、DZ-700/14000中間繼電器的結構

該繼電器是在DM-1型電碼繼電器的基礎上增加底座和外殼而成。殼體結構采用JK-1（凸出式后接線）、JKF-1Q（凸出式接線）、JK-6/1（嵌入 式后接線）標準組件，訂貨需指明。

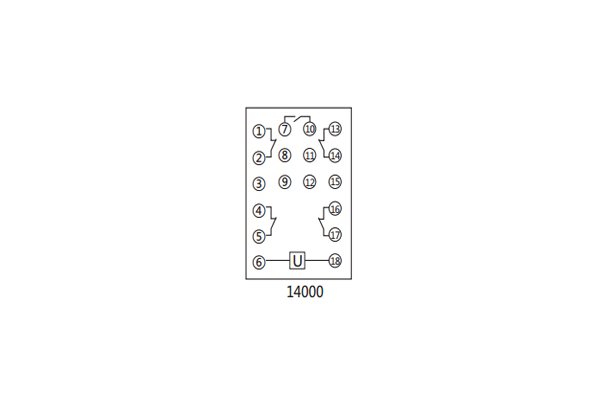

三、DZ-700/14000中間繼電器的接線圖

四、DZ-700/14000中間繼電器的參數

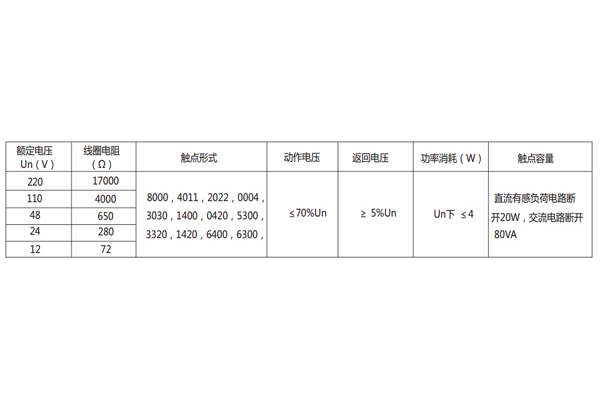

DZ-700/14000中間繼電器主要技術數據見表

注：觸點形式由4位數字組成，左起第一位表示動合觸點數量；第二位表示動斷觸點數量；第三位表示轉換觸點數量；第四位表示過渡轉換觸點數量。

五、DZ-700/14000中間繼電器外形及開孔尺寸
