一、DZ-700/4011中間繼電器主要用途

DZ-700/0420中間繼電器做為一種輔助繼電器，用于直接操作的各種保護和自動控制裝置中，以增加觸點的數量及容量。

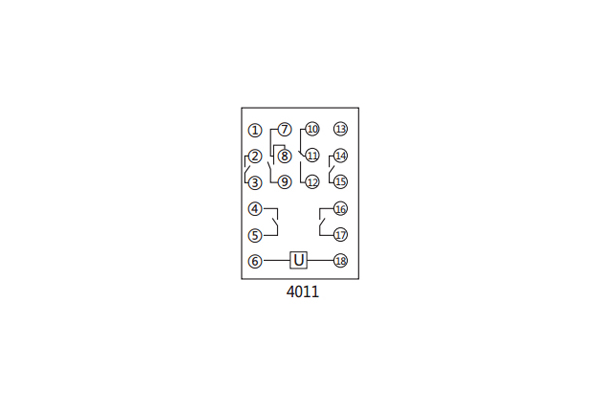

二、DZ-700/4011中間繼電器內部接線圖及外引接線圖（背視）

三、DZ-700/4011中間繼電器結構特點

該繼電器是在DM-1型電碼繼電器的基礎上增加底座和外殼而成。殼體結構采用JK-1（凸出式后接線）、JKF-1Q（凸出式接線）、JK-6/1（嵌入 式后接線）標準組件，訂貨需指明。

四、DZ-700/4011中間繼電器主要技術參數

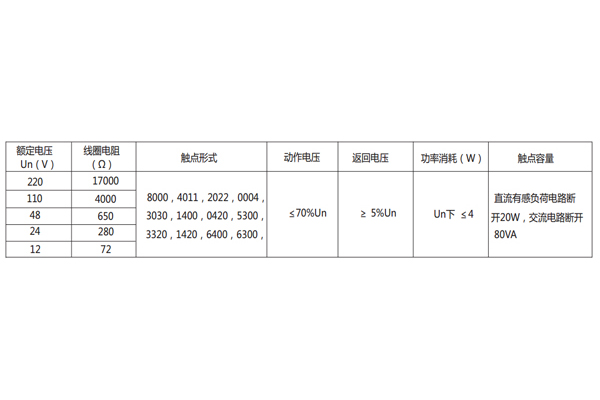

DZ-700/0420中間繼電器主要技術參數見表

注：觸點形式由4位數字組成，左起第一位表示動合觸點數量；第二位表示動斷觸點數量；第三位表示轉換觸點數量；第四位表示過渡轉換觸點數量。

五、DZ-700/0004中間繼電器的介質強度

對下部位應能承受規定的交流電壓試驗1分鐘而無絕緣擊穿或閃絡現象。

①所有導電端子與外露非帶電金屬或外殼之間2000V/50Hz；

②動、靜觸點之間1000V/50Hz；

③常開觸點（繼電器上的NO）與常閉觸點（繼電器上的NC）之間1000V/50Hz；

④觸點與電壓回路之間1000V/50Hz。
