一、DZ-432/4240中間繼電器主要用途

DZ-432/4240中間繼電器用于交直流操作的各種保護和自動控制裝置中，以增加觸點的數量和容量。其中DZ-431型用于直流回路，DZ-432型用于交流回路。

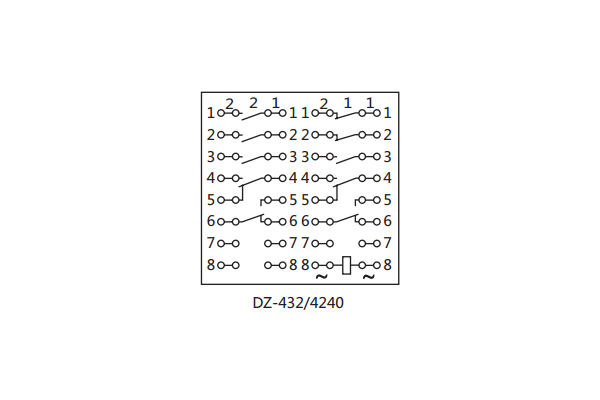

二、DZ-432/4240中間繼電器內部接線圖及外引接線圖（背視）

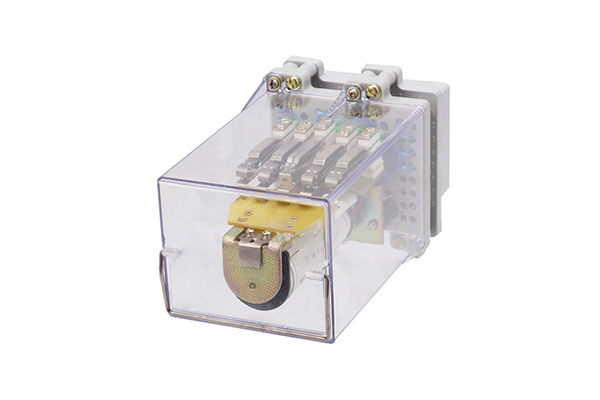

三、DZ-432/4240中間繼電器結構特點

繼電器動作原理為電磁式。 該繼電器基本殼體采用JCK-10系列殼體組件中JCK-11/3殼體。有凸出式前接線及后接線。

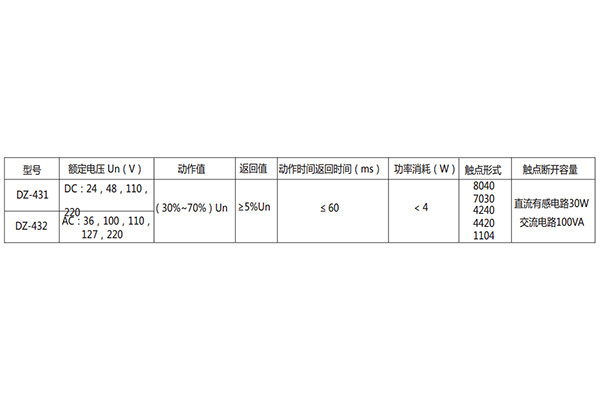

四、DZ-432/4240中間繼電器主要技術參數

注：觸點組合形式及數量用4位數字代碼表征，列于型號之后，依次表示動合，動斷、轉換、過渡轉換。

如：DZ-432/4240為4動合、0（無）動斷、2轉換、2過渡轉換，余類推。

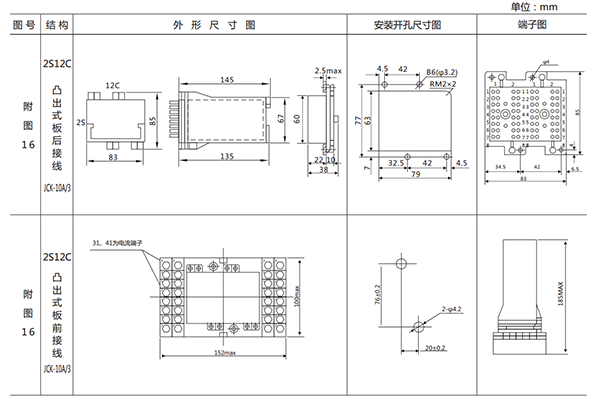

五、DZ-432/4240中間繼電器外形及開孔尺寸
