          DZK-214中間繼電器接線圖及主要性能-上海上繼科技有限公司

          發表時間:2020-04-08 14:22 瀏覽次數:839 〖返回〗

          DZK-214中間繼電器

          一、DZK-214中間繼電器用途

          DZK-214中間繼電器用于各種保護和自動控制裝置中,以增加保護和控制回路的觸點數量和觸點容量。

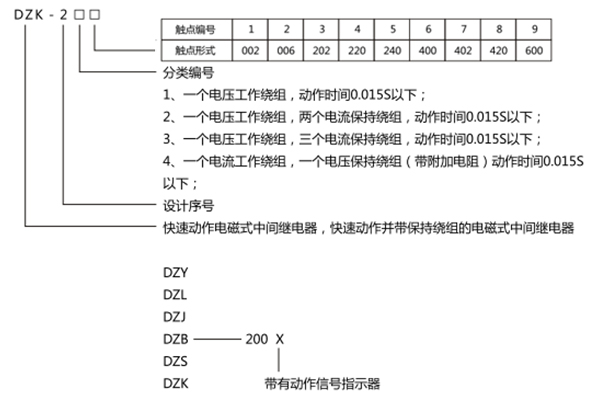

          二、DZK-214中間繼電器型號含義及命名

          型號含義

          注:本繼電器外形結構采用: A11外殼,見附圖3。

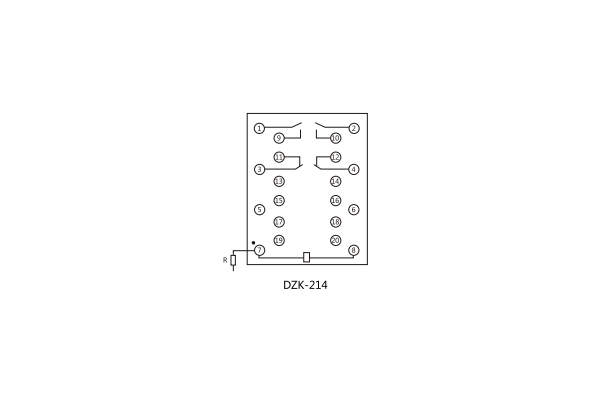

          三、DZK-214中間繼電器內部接線圖

          接線圖

          四、DZK-214中間繼電器主要性能

          1.繼電器的觸點形式,繞組類型和額定數據

          額定數據

          注: X型除上述主觸點外還有一付動合帯機械保持的信號觸點。

          2.動作值, 保持值

          2.1動作電壓與保持電壓不大于70%額定電壓, DZY(J)-220X動作電壓不大于80%額定電壓;動作電壓不小于30%額定電壓, DZK-200及DZB 243不小于50%額定電壓。

          2.2動作電壓與保持電流不大于80%額定電流。

          3.返回值:不小于5%額定值, DZB-200及DZS-200不小于3%額定值。

          4.動作時間,返回時間。

          動作時間,返回時間

          5.功率消耗

          功率消耗

          6. 熱穩定性(環境溫度40°C時)

          6.1電壓繞組長期耐受110%額定電壓溫升不大于65°C。

          6.2電流繞組能受三倍額定電流,歷時5s。

          7.觸點容量

          觸點容量

          8.耐濕熱性能

          **溫度為+40°C,按交變濕熱試驗程序及方法, 試驗2周(48h)后,用開路電壓為500V的測試儀器測定,繼電器各導電電路連在一起對外露的非帶電金屬部分及外殼之間, 以及線圈電路對觸點電路之間的能電阻值不小于4MΩ。

          9.絕緣強度

          繼電器電路與非導電金屬部分和外殼及在電氣上無聯系的各電路之間能耐交流50HZ,電壓2kV,歷時1min。繼電器線圈的繞組間能耐受交流50Hz電壓1kV歷時1min試驗

          10.壽命:電壽命后仍能滿足4.2-4.4條的要求。機械壽命后經過調整仍能滿足4.2-4.4條的要求。

          壽命

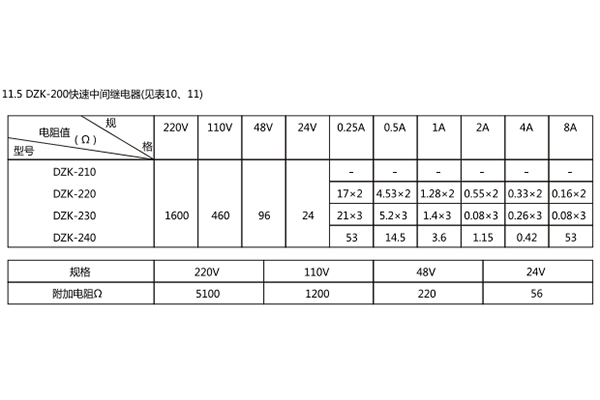

          11.線圈電阻値

          線圈電阻値
