測試繼電器的方法-上海上繼科技有限公司

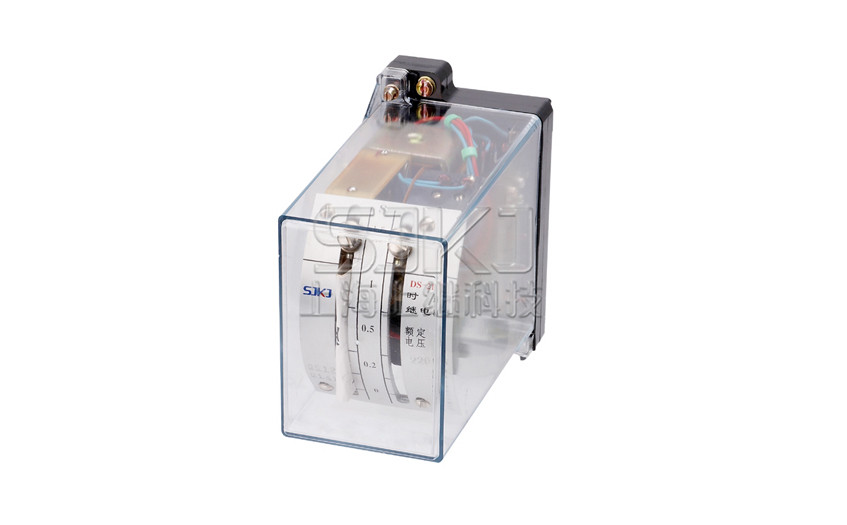

時間繼電器延時時間的測定

首先將被試時間繼電器接至本儀器輸出端子上（要注意:根據要求確定工作電壓為交流或直流）調制額定動作值，并斷開測試儀器主回路輸出開關，接著準備好秒表接通電源并清零。被測試時間繼電器延時動合接點接至停表端子上，打開“輸出控制”開關，與此同時啟動秒表記錄時間。繼電器線圈得到額定工作電壓，待延時時間過后，秒表立刻停止。記錄此時秒表的時間，則此秒表所顯示數字約等于該時間繼電器的延時閉合時間。

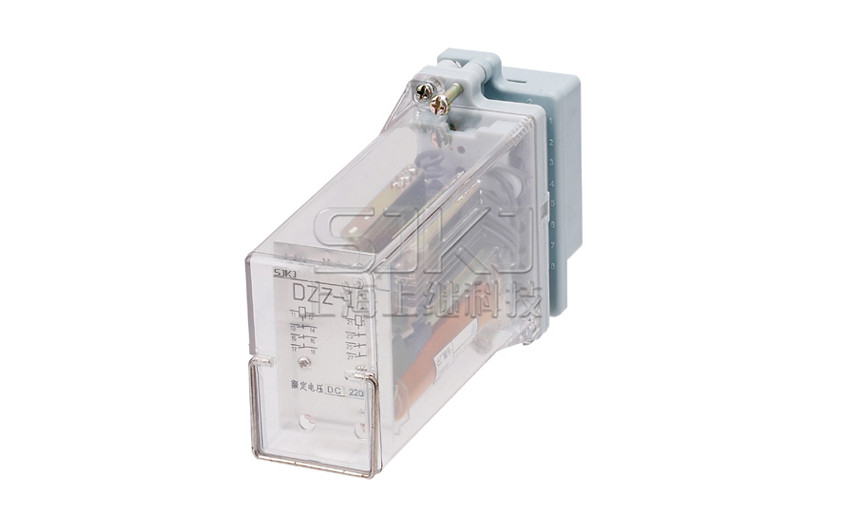

中間繼電器試驗

首先應該確定被試中間繼電器為何種動作形勢以及保持形勢。以電流動作電壓保護為例（直流繼電器）選擇好輸出檔，打開“輸出控制”開關，慢慢的調節電流大小控制旋鈕直至繼電器動作，記錄下動作電流數據，接著再把輔助回路輸出接至繼電器保持線圈，慢慢的調節電流大小控制旋鈕直至該繼電器額定動作值。記下保持電壓值，跟著數據記錄信息，去分析判斷。

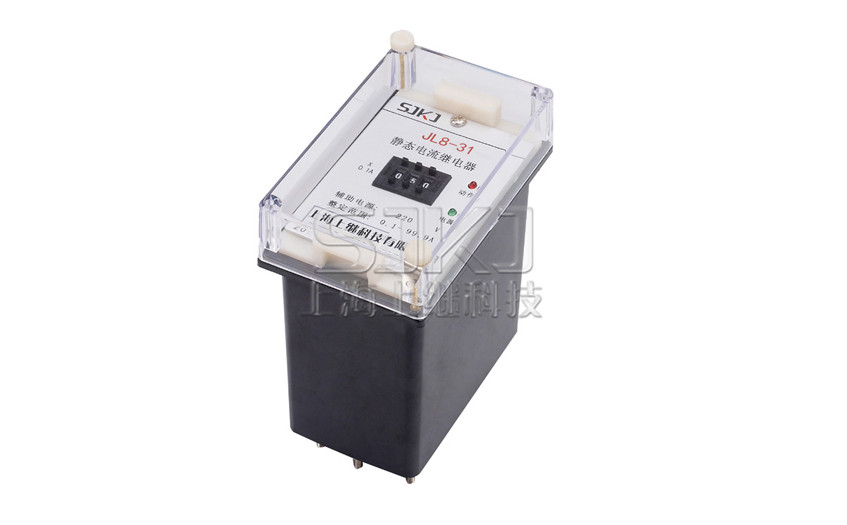

電流繼電器整定值試驗

電流繼電器整定值試驗步驟同事，將電流繼電器接至繼電保護測試儀的電流輸出端子上，選擇所需的電流輸出檔，打開“輸出控制”開關，慢慢的調節電流大小控制旋鈕，直至電流繼電器動作，記錄此時的數據，然后進行分析和判斷。

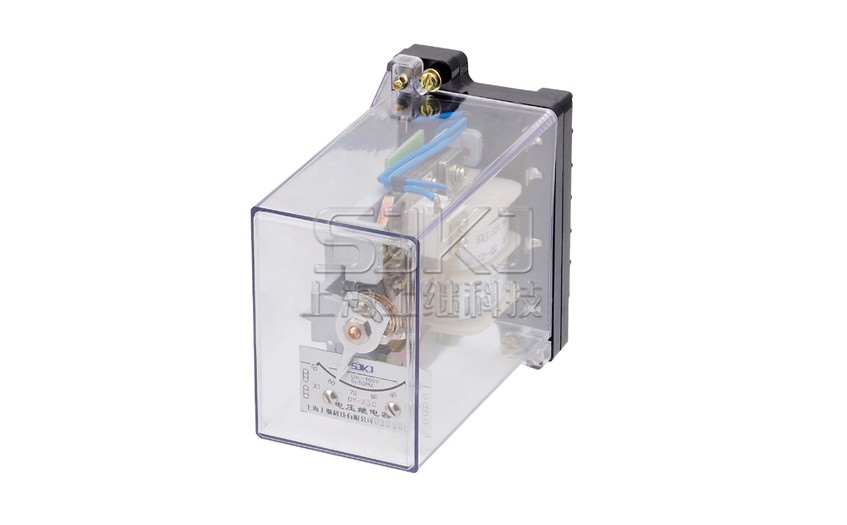

電壓繼電器額定電壓測定

首先做好測試前的準備工作，然后把相應的線圈接至對應電壓繼電器的輸出端子上。接著打開“輸出控制”開關，慢慢的調節電壓大小控制旋鈕。使測試儀的輸出電壓緩緩的平穩上升，直至達到電壓繼電器吸合時，記錄電壓；再反方向緩慢調節電壓大小控制旋鈕直至電壓繼電器釋放時，記錄釋放電壓，據此可算出被試的電壓繼電器返回系數。如被試繼電器為過電壓繼電器，則反方向進行以上的操作。
