          JWL-42繼電器主要用途及技術條件-上海上繼科技有限公司

          發表時間:2020-02-13 19:39 瀏覽次數:844 〖返回〗

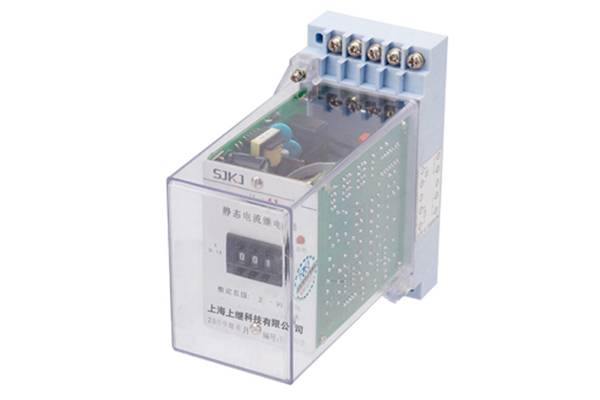

          JWL-42繼電器

          一、JWL-42繼電器主要用途

          1、JWL-42集成電路無輔源電流繼電器用于發電機、 變壓器和輸電線的過負荷和短路保護裝置中作為啟動元件。本繼電器為集成電路靜態型繼電器,精度高、功耗小、動作時間快、返回系數高、整定直觀方便、范圍寬,無需提供直流輔助電源可完全替代電磁型電流繼電器。

          2、JWL-42無輔源電流繼電器分為三個系列:JWL-10、20、30,分別替代 DL-10、DL-20、DL-30等系列電磁型電流繼電器。JWL系列無輔源電流繼電器采用撥碼開關整定電流值,改變整定值無需校驗,整定范圍寬,有利于用戶壓縮庫存品種。

          二、JWL-42繼電器主要技術條件

           1、功率消耗:交流回路功耗小于1.5VA(交流額定值5A時)。

           2、整定誤差

           a、整定值在2-99.9A范圍內,整定平均誤差的絕對值不大于3%;

           平均誤差=(5次測量平均值-整定值)/整定值×100%。

           b、在基準條件下,同一整定值上測量的5次動作值的**值和最小值應不大于的4%。

           c、在-10℃~50℃的溫度下,任一整定點誤差的絕對值應不大于整定值的5%。

           3、交流額定值:5A,50Hz(可長期接通15A電流)。

           4、動作時間: 1.1倍整定值的動作時間不大于40ms;2倍整定值的動作時間不大于35ms。

           5、返回系數:0.85-0.95

           6、 返回時間:不大于27ms。

            三、JWL-42繼電器的工作原理

          電磁式繼電器一般由鐵芯、線圈、銜鐵、觸點簧片等組成的。只要在線圈兩端加上一定的電壓,線圈中就會流過一定的電流,從而產生電磁效應,銜鐵就會在電磁力吸引的作用下克服返回彈簧的拉力吸向鐵芯,從而帶動銜鐵的動觸點與靜觸點(常開觸點)吸合。當線圈斷電后,電磁的吸力也隨之消失,銜鐵就會在彈簧的反作用力返回原來的位置,使動觸點與原來的靜觸點(常閉觸點)吸合。這樣吸合、釋放,從而達到了在電路中的導通、切斷的目的。對于繼電器的“常開、常閉”觸點,可以這樣來區分:繼電器線圈未通電時處于斷開狀態的靜觸點,稱為“常開觸點”;處于接通狀態的靜觸點稱為“常閉觸點”。
