一、JWL-13繼電器概述

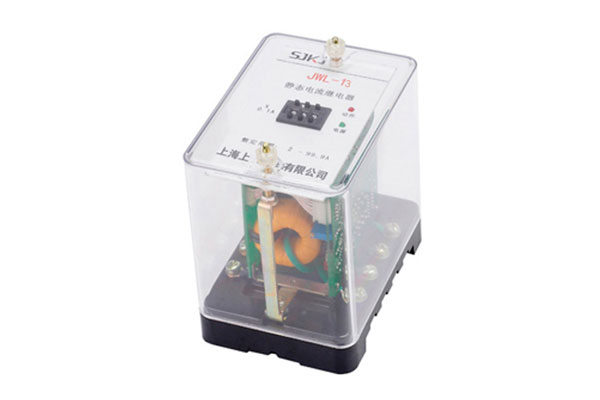

1、JWL-13集成電路無輔源電流繼電器用于發電機、 變壓器和輸電線的過負荷和短路保護裝置中作為啟動元件。本繼電器為集成電路靜態型繼電器，精度高、功耗小、動作時間快、返回系數高、整定直觀方便、范圍寬，無需提供直流輔助電源可完全替代電磁型電流繼電器。

2、JWL-13無輔源電流繼電器分為三個系列：JWL-10、20、30，分別替代 DL-10、DL-20、DL-30等系列電磁型電流繼電器。JWL系列無輔源電流繼電器采用撥碼開關整定電流值，改變整定值無需校驗，整定范圍寬，有利于用戶壓縮庫存品種。

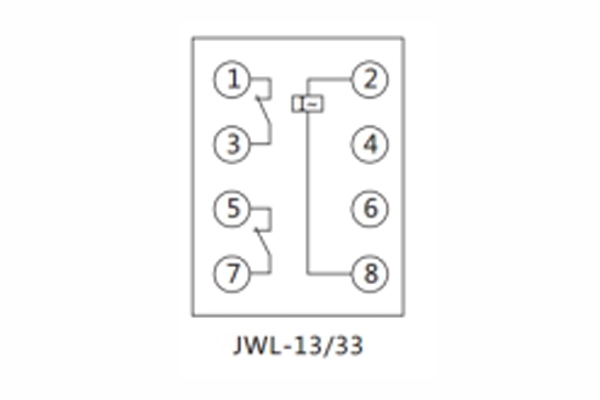

二、JWL-13繼電器內部接線及外引接線圖（正視圖）

三、JWL-13繼電器主要技術要求

 1、功率消耗：交流回路功耗小于1.5VA(交流額定值5A時)。

 2、整定誤差

 a、整定值在2-99.9A范圍內，整定平均誤差的絕對值不大于3%；

 平均誤差=(5次測量平均值-整定值)/整定值×100%。

 b、在基準條件下，同一整定值上測量的5次動作值的**值和最小值應不大于的4%。

 c、在-10℃~50℃的溫度下，任一整定點誤差的絕對值應不大于整定值的5%。

 3、交流額定值：5A，50Hz(可長期接通15A電流)。

 4、動作時間: 1.1倍整定值的動作時間不大于40ms；2倍整定值的動作時間不大于35ms。

 5、返回系數：0.85-0.95

 6、 返回時間：不大于27ms。

四、JWL-13繼電器的工作原理

電磁式繼電器一般由鐵芯、線圈、銜鐵、觸點簧片等組成的。只要在線圈兩端加上一定的電壓，線圈中就會流過一定的電流，從而產生電磁效應，銜鐵就會在電磁力吸引的作用下克服返回彈簧的拉力吸向鐵芯，從而帶動銜鐵的動觸點與靜觸點（常開觸點）吸合。當線圈斷電后，電磁的吸力也隨之消失，銜鐵就會在彈簧的反作用力返回原來的位置，使動觸點與原來的靜觸點（常閉觸點）吸合。這樣吸合、釋放，從而達到了在電路中的導通、切斷的目的。對于繼電器的“常開、常閉”觸點，可以這樣來區分：繼電器線圈未通電時處于斷開狀態的靜觸點，稱為“常開觸點”；處于接通狀態的靜觸點稱為“常閉觸點”。
