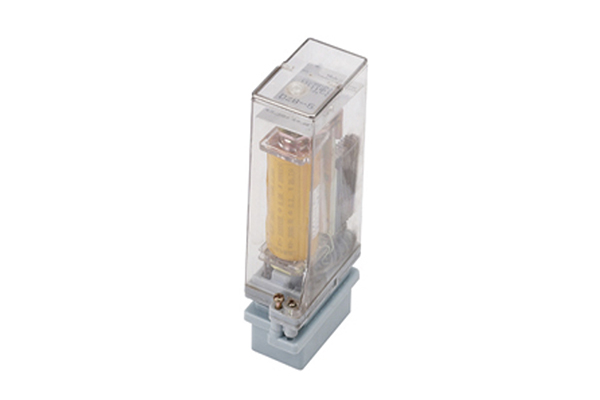

DZB-556中間繼電器-上海上繼科技有限公司

一、DZB-556中間繼電器特點

1.能提供7付動合、動斷及轉換觸點,結構緊法。

2.通過罩殼上的小孔拔動銜鐵,可以試驗觸點動作情況。

3.繼電器可以電壓起動電流自保(最多有三個電流繞組)。

4.線圈激勵為直流。

二、DZB-556中間繼電器動作原理

該繼電器為電磁拍合式結構,并帶有保持線圈,由電磁系統,接觸系統二部分組成 ,當線圈通電時.通過鐵芯產生磁場吸合吸片, 由吸片帶動簧片,使觸點回路轉換,觸點采用雙觸點接觸 ,有接觸電阻小、接觸可靠性強、斷開負荷容量大等優點。繼電器外殼采用引進Combiflex凸出式模數化插入結構。

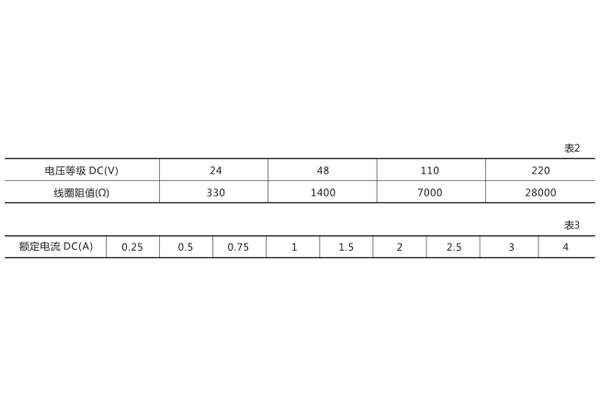

三、DZB-556中間繼電器技術參數

1.動作電壓≤70%額定電壓,動作電流≤80%額定電流。

2.保持值:電壓≤70%額定電壓,電流≤80%額定電流。

3.返回> 5%額定值。

4.動作時間<40ms。

5.線圈功耗:電壓線圈≤4W,電流線圈≤2W。

6.觸點長期通過5A電流,并允許通過50A電流時間1s或通過25A電流時間4s。

7.觸點能力與RXMA1型相同。

8.絕緣耐壓50Hz, lmin, 2kV。

9.沖擊電壓5kV。

10.能承受5-15Hz中等震級地震波沖擊。
