RXSF1-RK271017-X信號繼電器-上海上繼科技有限公司

一、RXSF1-RK271017-X信號繼電器動作原理

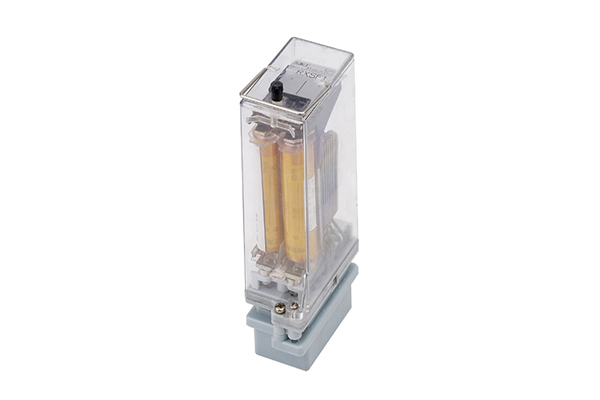

該繼電器是在一個最小外殼內裝有二個獨立的信號繼電器。該繼電器為電磁拍合式結構,由電磁系統,接觸系統及信號顯示三部分組成。當繼電器動作時信號牌靠重力自然掉牌顯示,信號為四條橫條顯示。顏色有紅、黃受光色二種.顯示清晰視角寬廣。信號消失時,觸點自然復回,信號牌有手動復歸及自動復歸二種,外殼采用引進的Combiflex凸出式模數化插入結構。

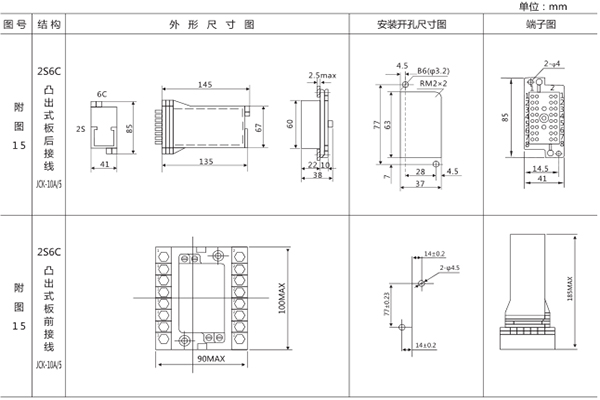

二、RXSF1-RK271017-X信號繼電器安裝尺寸

三、RXSF1-RK271017-X信號繼電器技術參數

1.動作值:電壓型≤70%額定電壓;電流型為90%額定電流。

2.返回值: >2%額定電壓或電流。

3.動作時間:電壓型30ms,電流型2倍額定電流時為15ms。

4.線圈功耗:電壓型<1.5W,電流型<0.2W。

5.電流型線國能長期通入250%額定電流。

6.電流型動作掉牌的最短脈沖時間為50ms。

7.觸點能力與RXMA1型相同。

8.絕緣耐壓: 50Hz, lmin, 2kV。

9.沖擊電壓: 5kV。

10.能承受5-15Hz中等震級的地震波沖擊

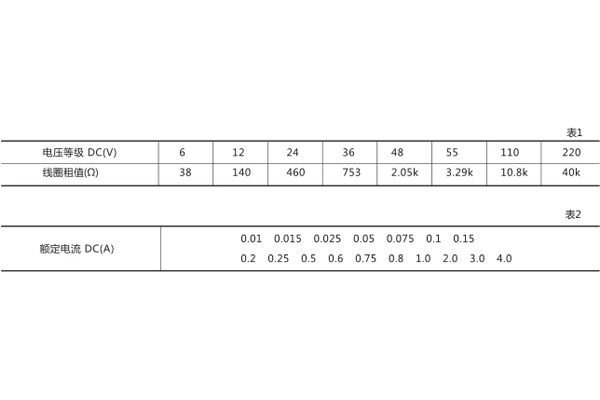

11.額定電壓、額定電流及線圈阻值。
