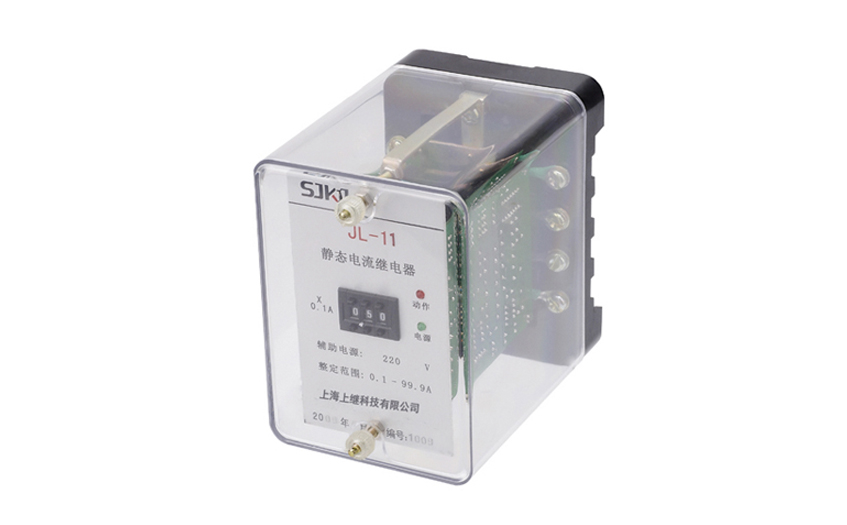

JL-11靜態電流繼電器(以下簡稱本繼電器)用于發電機、變壓器和輸電線的過負新口短路保護裝置中作為啟動元件。本繼電器為集成電路靜態型繼電器,精度高、功耗小、動作時間快,返回系數高、 整定直觀方便、范圍寬，提供直流輔助電源后完全可替代電磁型電流繼電器，輔助電源采用開關電源變換，交直流通用,工作范圍大，從100-300V均能可靠工作。

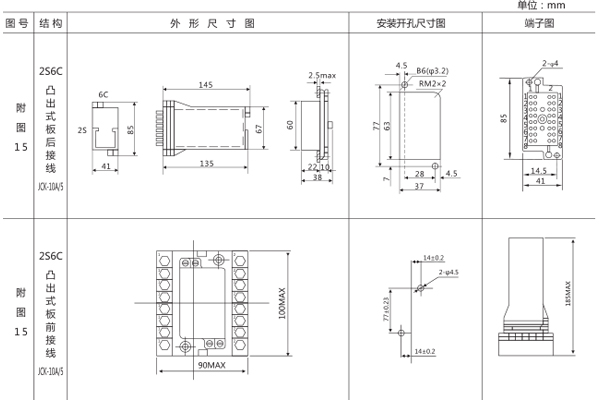

一、JL-11電流繼電器的開孔尺寸

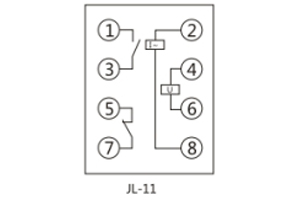

二、JL-11電流繼電器的接線圖

三、JL-11電流繼電器的參數

1、功率消耗

a、交流回路功耗：小于0.5VA(交流額定值5A時)

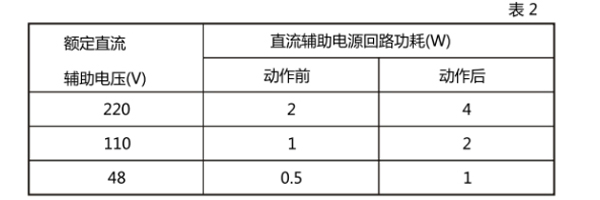

b、直流回路功耗：見表2

2、整定誤差

a、在整定值范圍內,整定平均誤差的絕對值不大于3% ;平均誤差=( 5次測量平均信一整定值)整定值x100%。

b、在基準條件下,同一整定值上測量的5次動作值的**信和最小值應不大于4%。

c、在一10°C~50°C的溫度下,任一整定點誤差的絕對信應不大于整定值的5%。

d、在輔助電壓80~ 110%變化范圍內, 任一整定值整定誤差的絕對值應不大于4%。

3、動作時間

1. 1倍整定信的動作時間不大于30 m s ; 2信整定值的動作時間不大于20 m s。

4、返回系數: 0.90~0.95。

5、返回時間:不大于27ms。

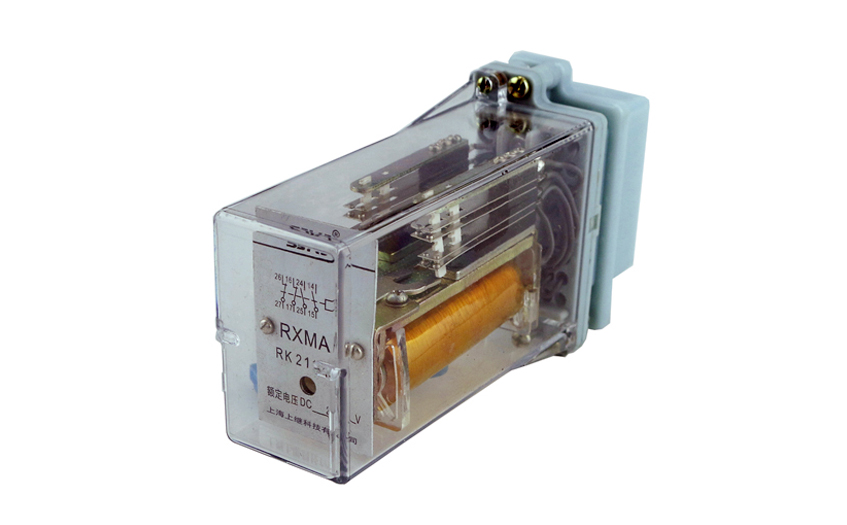

RXMA1中間繼電器用于電力系統二次回路及工業自動化控制回路中,作為中間輔助,擴大控制回路之用。

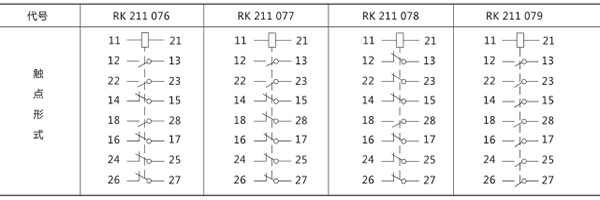

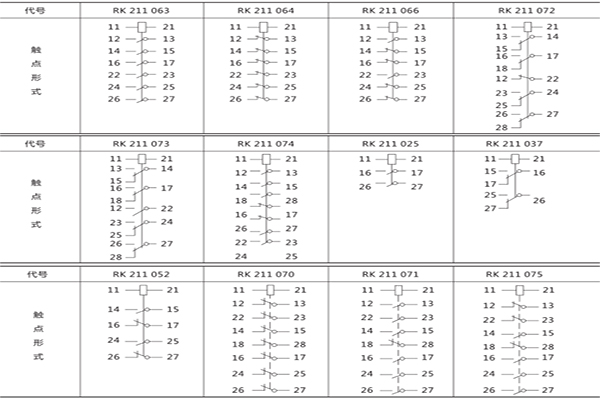

一、RXMA1中間繼電器的觸點形式

二、RXMA1中間繼電器的開孔尺寸

三、RXMA1中間繼電器的參數

1動作電壓: DC.<70%額定電壓 。

2返回電壓: DC.>5%額定電壓 。

3動作時間:動合觸點,40ms,動斷觸點,30ms。

4線圈功耗:<2W

5觸點長期允許通過5A電流

   當通過電流的時間<200ms,允許通過90A電流;

   當通過電流的時間為1s時,允許通過50A電流。

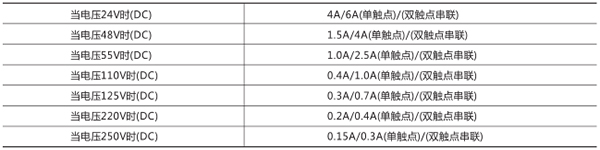

6觸點斷開能力: AC250V時為5A(功率因數>0.4)為250VA。DC250V時為2A(L/R=40ms)為45W。

7絕緣耐壓: 50Hz, lmin, 2kV。

8沖擊電壓: 5kV。

9能承受5-15Hz中等震級的地震波沖擊。

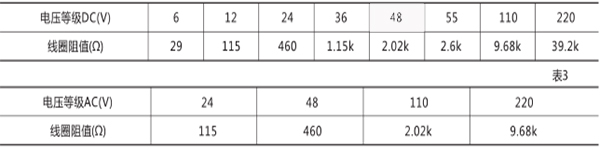

10額定電壓及線圈阻值。
