JY-ZB直流高低值電壓繼電器用途

JY-ZB直流高低值電壓繼電器為直流電壓自動調節測試元件,適用于電力保護系統, 鎳隔電池屏等直流電壓監視配套使用。

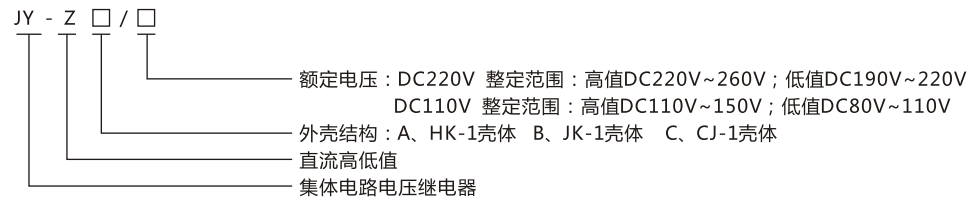

JY-ZB直流高低值電壓繼電器型號命名及含義

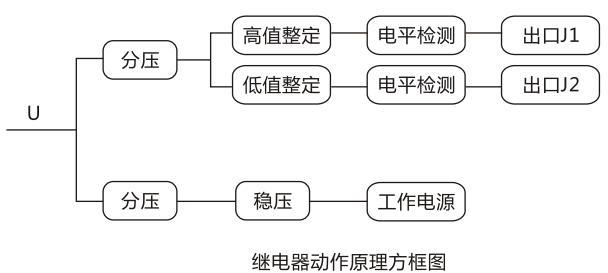

JY-ZB直流高低值電壓繼電器工作原理

正常情況下,高值整定回路輸出電壓小于門檻電壓,繼電器J1不動作,指示燈不亮,低值整定回路輸出電壓不大于門檻電壓,繼電器J2動作,動作斷路斷開,指示燈不亮。

當被監視的輸出電壓的變休超過繼電器的整定范圍時(過高或過低) ,繼電器的動合(高值)或動斷(低值)觸點接通控制回路, 發出信號,即高值整定回路輸出電壓大于門相監電壓,動合觸點閉合,指示燈完 ,低值整定回路輸出電壓不小于門檻電壓,動斷觸點閉合,指示燈亮。

JY-ZB直流高低值電壓繼電器使用方法

該繼電器高值和低值可分別通過面板上的拔輪開關進行整定,根據面板上的整定公式可在繼電器規定的整定范圍內任意調節（調節幅度不小于1V) ,拔率合開關分別對應整定公式中的十位和個位。

JY-ZB直流高低值電壓繼電器主要技術參數

額定直流電壓: 110V、220V

動作整定范圍：

額定直流電壓110V:高值110V-150V,低值80V-110V;

額定直流電壓220V:高值220V-260V,低值190V-220;

動作時間: 2倍動作值時,動作時間不大于20ms

定值誤差:不大于±2%

返回系數:高值不小于0.97 ,低值不大于1.02

功耗:在額定電壓下,繼電器功耗不大于6W

觸點性能：當時間常數為5ms的電感性負載時,繼電器觸點斷開容量為交流電壓250V時,交流不大于2A,直流電壓為24V時,電流不大于5A

JY-ZB直流高低值電壓繼電器工作條件

a)大氣壓力80kpa-160kpa;

b)環境溫度-10°C- +50°C;

c)空氣相對濕度不高于90% (月平均**溫度20°C) ;

d)使用地方不允許有較強的外磁感應強度;

e)使用地方不允許有導電塵埃與破壞金屬和絕緣的腐蝕性氣體;

f)使用地方不允許有爆炸危險及充滿塵埃與破壞金屬和絕緣的席蝕性氣體;

g)使用地方不允許有較嚴重的霉菌存在;

i)使用地方不允許有較強的振動與沖擊;

絕線電阻：繼電器外売與各端子間,以及電氣上無聯系的各電路之間的絕緣電阻不小于300M0。

介質強度：繼電器外殼與各端子間以及電氣上無聯系的各電路之間的絕緣強度,應能承受2kV, 50Hz交流電壓,歷時1min無閃絡與擊穿

現象。同組接點間應能承受1kV,50Hz交流電壓,歷時1min無閃絡與擊穿現象。

抗干擾性能：符合GB7261和GB6261 ?靜態繼電器及保護裝置的電氣干流試驗? 。

JY-ZB直流高低值電壓繼電器內部接線及外引接線圖

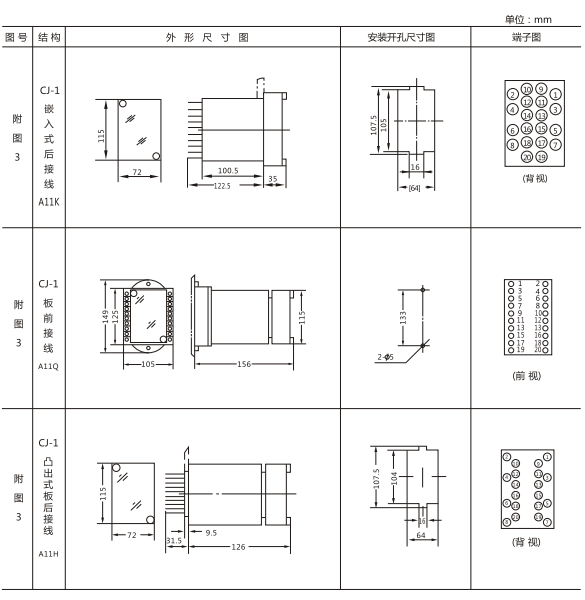

JY-ZB直流高低值電壓繼電器外形及開孔尺寸

JY-ZA采用HK-1殼體, 附圖1。

JY-ZB采用JK-1殼體, 附圖2。

JY-ZC采用CJ-1殼體,附圖3。
